IXYS

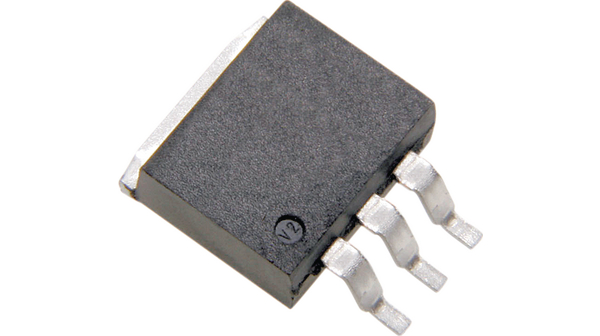

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 最大门源电压 | ±20 |
| 安装 | Surface Mount |
| Package Width | 9.65(Max) |
| PCB | 2 |
| Maximum Power Dissipation | 125000 |
| 最大漏源电压 | 1000 |
| 欧盟RoHS指令 | Compliant |
| Maximum Drain Source Resistance | 4800@10V |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -55 |
| 供应商封装形式 | TO-263 |
| 标准包装名称 | D2PAK |
| 最高工作温度 | 150 |
| 渠道类型 | N |
| Package Length | 10.41(Max) |
| 引脚数 | 3 |
| 通道模式 | Enhancement |
| Package Height | 4.83(Max) |
| 最大连续漏极电流 | 3 |
| 标签 | Tab |
| 铅形状 | Gull-wing |
| FET特点 | Standard |
| 封装 | Tube |
| 安装类型 | Surface Mount |
| 电流 - 连续漏极（Id ） @ 25 °C | 3A (Tc) |
| 的Vgs（th ） （最大）@ Id | 4.5V @ 250µA |
| 漏极至源极电压（Vdss） | 1000V (1kV) |
| 标准包装 | 50 |
| 供应商设备封装 | TO-263 |
| 开态Rds（最大）@ Id ，V GS | 4.8 Ohm @ 1.5A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 125W |
| 封装/外壳 | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| 输入电容（Ciss ） @ VDS | 1100pF @ 25V |
| 闸电荷（Qg ） @ VGS | 39nC @ 10V |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 50 |
| 配置 | Single |
| 晶体管极性 | N-Channel |
| 源极击穿电压 | +/- 20 V |
| 连续漏极电流 | 3 A |
| 系列 | IXTA3N100 |
| 安装风格 | SMD/SMT |
| RDS（ON） | 4.8 Ohms |
| 功率耗散 | 125 W |
| 最低工作温度 | - 55 C |
| 典型关闭延迟时间 | 75 ns |
| 上升时间 | 27 ns |
| 最高工作温度 | + 150 C |
| 漏源击穿电压 | 1000 V |
| RoHS | RoHS Compliant |
| 下降时间 | 29 ns |
| 极性 | N |
| Closing resistance | 4.8 Ohm |
| Recovery time | 820 nstyp |
| Drain current | 3.0 A |
| Power dissipation | 125 |
| Operating temperature | -55...150 °C |
| Housing type | TO-263 |
| Drain source voltage | 1000 V |
| Variants | Enhancement mode |
| Vds - Drain-Source Breakdown Voltage | 1000 V |
| 宽度 | 9.65 mm |
| Vgs - Gate-Source Voltage | 20 V |
| 品牌 | IXYS |
| 通道数 | 1 Channel |
| 晶体管类型 | 1 N-Channel |
| Id - Continuous Drain Current | 3 A |
| 长度 | 10.41 mm |
| Rds On - Drain-Source Resistance | 4.8 Ohms |
| 身高 | 4.83 mm |
| 典型导通延迟时间 | 22 ns |
| Pd - Power Dissipation | 125 W |
| 技术 | Si |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
