IXYS

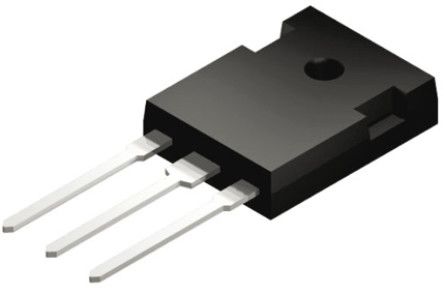

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 最大门源电压 | ±30 |
| 安装 | Through Hole |
| Package Width | 5.21(Max) |
| PCB | 3 |
| 最大功率耗散 | 360000 |
| 最大漏源电压 | 600 |
| 欧盟RoHS指令 | Compliant |
| Maximum Drain Source Resistance | 105@10V |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -55 |
| 供应商封装形式 | ISOPLUS247 |
| 标准包装名称 | ISOPLUS247 |
| 最高工作温度 | 150 |
| 渠道类型 | N |
| Package Length | 16.13(Max) |
| 引脚数 | 3 |
| 通道模式 | Enhancement |
| Package Height | 21.34(Max) |
| 最大连续漏极电流 | 36 |
| 标签 | Tab |
| 铅形状 | Through Hole |
| FET特点 | Standard |
| 封装 | Tube |
| 安装类型 | Through Hole |
| 电流 - 连续漏极（Id ） @ 25 °C | 36A (Tc) |
| 的Vgs（th ） （最大）@ Id | 5V @ 8mA |
| 漏极至源极电压（Vdss） | 600V |
| 供应商设备封装 | ISOPLUS247™ |
| 开态Rds（最大）@ Id ，V GS | 105 mOhm @ 32A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 360W |
| 标准包装 | 30 |
| 输入电容（Ciss ） @ VDS | 12000pF @ 25V |
| 闸电荷（Qg ） @ VGS | 200nC @ 10V |
| 封装/外壳 | ISOPLUS247™ |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Power MOSFET |
| 配置 | Single |
| 外形尺寸 | 16.13 x 5.21 x 21.34mm |
| 身高 | 21.34mm |
| 长度 | 16.13mm |
| 最大连续漏极电流 | 36 A |
| 最大漏源电阻 | 0.105 Ω |
| 最大漏源电压 | 600 V |
| 最大门源电压 | ±30 V |
| 最高工作温度 | +150 °C |
| 最大功率耗散 | 360 W |
| 最低工作温度 | -55 °C |
| 包装类型 | ISOPLUS-247 |
| 典型栅极电荷@ VGS | 200 nC V @ 10 |
| 典型输入电容@ VDS | 12000 pF V @ 25 |
| 典型关闭延迟时间 | 79 ns |
| 典型导通延迟时间 | 28 ns |
| 宽度 | 5.21mm |
| 工厂包装数量 | 30 |
| 晶体管极性 | N-Channel |
| 连续漏极电流 | 36 A |
| 封装/外壳 | ISOPLUS 247 |
| 下降时间 | 24 ns |
| 产品种类 | MOSFET |
| 单位重量 | 0.186952 oz |
| 正向跨导 - 闵 | 63 s |
| RoHS | RoHS Compliant |
| 源极击穿电压 | +/- 30 V |
| 系列 | IXFR64N60 |
| RDS（ON） | 105 mOhms |
| 安装风格 | SMD/SMT |
| 功率耗散 | 360 W |
| 上升时间 | 23 ns |
| 漏源击穿电压 | 600 V |
| 漏极电流（最大值） | 36 A |
| 频率（最大） | Not Required MHz |
| 栅源电压（最大值） | �30 V |
| 输出功率（最大） | Not Required W |
| 噪声系数 | Not Required dB |
| 漏源导通电阻 | 0.105 ohm |
| 工作温度范围 | -55C to 150C |
| 极性 | N |
| 类型 | Power MOSFET |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 漏极效率 | Not Required % |
| 漏源导通电压 | 600 V |
| 功率增益 | Not Required dB |
| 弧度硬化 | No |
| 删除 | Compliant |
| 高度 | 21.34mm |
| 晶体管材料 | Si |
| 类别 | 功率 MOSFET |
| 长度 | 16.13mm |
| 典型输入电容值@Vds | 12000 pF @ 25 V |
| 通道模式 | 增强 |
| 安装类型 | 通孔 |
| 每片芯片元件数目 | 1 |
| 最大漏源电阻值 | 105 mΩ |
| 通道类型 | N |
| Board Level Components | Y |
| 最高工作温度 | +150 °C |
| 最大栅阈值电压 | 5V |
| 最低工作温度 | -55 °C |
| 最大功率耗散 | 360000 mW |
| 最大栅源电压 | ±30 V |
| 宽度 | 5.21mm |
| 尺寸 | 16.13 x 5.21 x 21.34mm |
| 最大漏源电压 | 600 V |
| 典型接通延迟时间 | 28 ns |
| 典型关断延迟时间 | 79 ns |
| 封装类型 | ISOPLUS247 |
| 最大连续漏极电流 | 36 A |
| 引脚数目 | 3 |
| 晶体管配置 | 单 |
| 典型栅极电荷@Vgs | 200 nC @ 10 V |
| Vds - Drain-Source Breakdown Voltage | 600 V |
| Vgs - Gate-Source Voltage | 30 V |
| 品牌 | IXYS |
| 通道数 | 1 Channel |
| 商品名 | HyperFET |
| 晶体管类型 | 1 N-Channel |
| Id - Continuous Drain Current | 36 A |
| Rds On - Drain-Source Resistance | 105 mOhms |
| Pd - Power Dissipation | 360 W |
| 技术 | Si |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
