IXYS

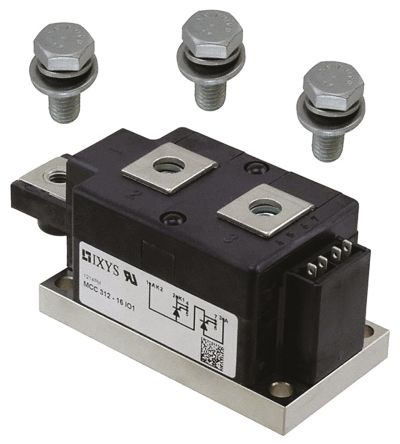

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| Repetitive Peak Reverse Voltage | 1600 |
| 安装 | Screw |
| Surge Current Rating | 10100 |
| Maximum Gate Trigger Voltage | 2 |
| Package Width | 50 |
| PCB | 7 |
| 类型 | SCR Module |
| Peak On-State Voltage | 1.32@600A |
| 欧盟RoHS指令 | Compliant |
| Maximum Holding Current | 150 |
| Repetitive Peak Forward Blocking Voltage | 1600 |
| Maximum Gate Peak Inverse Voltage | 10 |
| 最低工作温度 | -40 |
| 供应商封装形式 | Y1-CU |
| 标准包装名称 | Y1-CU |
| 最高工作温度 | 140 |
| Package Length | 115 |
| Operating Junction Temperature | -40 to 140 |
| Rated Average On-State Current | 320 |
| 引脚数 | 7 |
| Maximum Gate Trigger Current | 150 |
| Package Height | 49 |
| Repetitive Peak Off-State Current | 40 |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 115 x 50 x 49mm |
| 身高 | 49mm |
| 长度 | 115mm |
| 最大门极触发电流 | 150mA |
| 最大门极触发电压 | 2V |
| 最大保持电流 | 150mA |
| 最高工作温度 | +140 °C |
| 最低工作温度 | -40 °C |
| 安装类型 | Screw |
| 包装类型 | Y1 CU |
| 峰值通态电压 | 1.32V |
| 额定通态平均电流 | 320A |
| 重复峰值正向阻断电压 | 1600V |
| 重复峰值断态电流 | 40mA |
| 重复峰值反向电压 | 1600V |
| 浪涌额定电流 | 10.1kA |
| 晶闸管类型 | SCR Module |
| 宽度 | 50mm |
| 工厂包装数量 | 3 |
| 产品 | Thyristor Power Modules |
| 保持电流Ih最大值 | 150 mA |
| 系列 | MCC312 |
| 正向电压下降 | 1.32 V |
| 安装风格 | Screw |
| 反向电压 | 1.6 kV |
| 封装 | Bulk |
| 工作温度 | - 40 C to + 140 C |
| 封装/外壳 | Y1-CU |
| 门极触发电流 - IGT为150mA | 150 mA |
| RoHS | RoHS Compliant |
| 电流 - 栅极触发 (Igt)（最大值） | 150mA |
| 电压 - 断态 | 1600V |
| 电流 - 不重复浪涌 50、60Hz (Itsm) | 9200A, 10100A |
| 电流 - 通态 (It (RMS))（最大值） | 520A |
| 装配类型 | Chassis Mount |
| 封装/外壳 | Y1-CU |
| 电流 - 保持 (Ih)（最大值） | 150mA |
| 电流 - 通态 (It (AV))（最大值） | 320A |
| 结构 | Series Connection - All SCRs |
| SCR 数，二极管 | 2 SCRs |
| Voltage rise | 1000 |
| Maximum continuous current | 320 Ax 2 @ Tc=85 °C |
| Peak off-state voltage | 1600 |
| Housing type | TX-4 |
| Conducting-state current, effective | 520 Ax 2 |
| 配置 | Dual, Series |
| 重复峰值反向电压 | 1600V |
| 峰值通态电压 | 1.32V |
| 浪涌电流额定值 | 10.1kA |
| 闸流晶体管类型 | SCR 模块 |
| 长度 | 115mm |
| 最大栅极触发电流 | 150mA |
| 最高工作温度 | +140 °C |
| 高度 | 49mm |
| 安装类型 | 面板安装 |
| 最低工作温度 | -40 °C |
| 重复峰值正向阻断电压 | 1600V |
| 宽度 | 50mm |
| 封装类型 | Y1 CU |
| 额定平均通态电流 | 320A |
| 引脚数目 | 7 |
| 尺寸 | 115 x 50 x 49mm |
| 重复峰值断态电流 | 40mA |
| 最大保持电流 | 150mA |
| 最大栅极触发电压 | 2V |
| Vr - Reverse Voltage | 1.6 kV |
| Vf - Forward Voltage | 1.32 V |
| 品牌 | IXYS |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
