IXYS

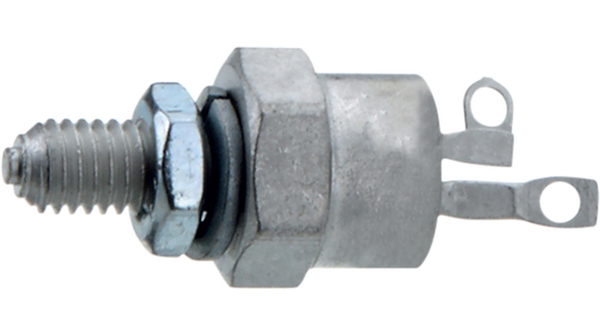

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| Repetitive Peak Reverse Voltage | 1400 |
| 安装 | Stud |
| Surge Current Rating | 1340 |
| Maximum Gate Trigger Voltage | 1.5 |
| Package Width | 17 |
| PCB | 3 |
| 类型 | SCR |
| Peak On-State Voltage | 1.5@150A |
| 欧盟RoHS指令 | Compliant |
| Maximum Holding Current | 80 |
| Repetitive Peak Forward Blocking Voltage | 1400 |
| Maximum Gate Peak Inverse Voltage | 10 |
| 最低工作温度 | -40 |
| 供应商封装形式 | TO-208AC |
| 标准包装名称 | TO-208AC |
| 最高工作温度 | 125 |
| Package Length | 19.62 |
| Operating Junction Temperature | -40 to 125 |
| Rated Average On-State Current | 69 |
| 引脚数 | 3 |
| Maximum Gate Trigger Current | 100 |
| Package Height | 41.3 |
| Repetitive Peak Off-State Current | 10 |
| 铅形状 | Terminal Stud |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 10 |
| 产品种类 | SCRs |
| 额定重复关闭状态电压VDRM | 1.4 kV |
| 最大栅极峰值反向电压 | 10 V |
| 保持电流（ Ih最大值） | 80 mA |
| 安装风格 | Stud |
| 正向电压下降 | 1.5 V |
| 不重复通态电流 | 1340 A |
| 封装 | Bulk |
| 门极触发电流 | 100 mA |
| 封装/外壳 | TO-208-AC |
| 关闭状态漏泄电流@ VDRM IDRM | 10 mA |
| RoHS | RoHS Compliant |
| 电流 - 栅极触发 (Igt)（最大值） | 100mA |
| 电压 - 断态 | 1400V |
| 电流 - 不重复浪涌 50、60Hz (Itsm) | 1200A, 1340A |
| 电流 - 断态（最大值） | 10mA |
| 电压 - 栅极触发 (Vgt)（最大值） | 1.5V |
| 操作温度 | -40°C ~ 125°C |
| 电流 - 保持 (Ih)（最大值） | 80mA |
| 电流 - 通态 (It (RMS))（最大值） | 120A |
| 封装/外壳 | TO-208AC, TO-65-3, Stud |
| 装配类型 | Chassis, Stud Mount |
| SCR 类型 | Standard Recovery |
| 电流 - 通态 (It (AV))（最大值） | 69A |
| 电压 - 通态 (Vtm)（最大值） | 1.5V |
| Voltage rise | 1000 |
| Periodic peak voltage | 1400 |
| Min ignition current | 100 mA |
| Ignition voltage | 1.5 |
| Housing type | 1/4''-28 UNF |
| Conducting-state current | 60 |
| 额定电流 | 69 A |
| 应用 | AC power controller |
| 品牌 | IXYS |
| 最高工作温度 | + 125 C |
| Vf - Forward Voltage | 1.5 V |
| 保持电流Ih最大值 | 80 mA |
| 工作温度范围 | - 40 C to + 125 C |
| Gate Trigger Voltage - Vgt | 1.5 V |
| 产品特点 | Planar glassivated chip |
| 系列 | CS35-14IO4 |
| 开启状态RMS电流 - 这RMS | 120 A |
| 最低工作温度 | - 40 C |
| 门极触发电流 - IGT为150mA | 100 mA |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
