Bourns

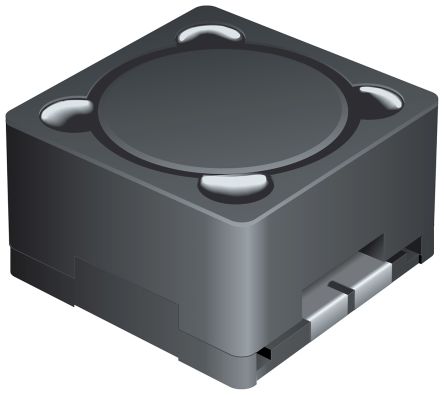

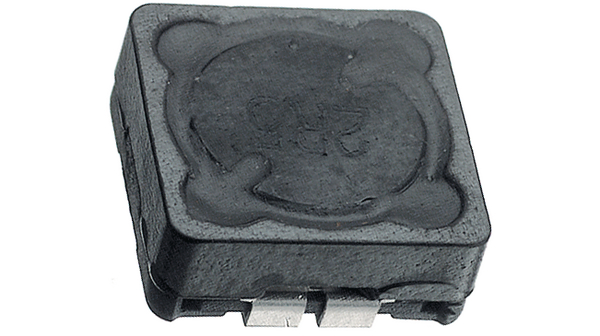

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Fixed Inductors |
| RoHS | RoHS Compliant |
| 电感 | 1 mH |
| 容差 | 10 % |
| 最大直流电流 | 0.5 A |
| 最大直流电阻 | 1.65 Ohms |
| 工作温度范围 | - 40 C to + 125 C |
| 自谐振频率 | 8 MHz |
| 最小Q | 11 |
| 外形尺寸 | 12.7 mm W x 12.7 mm L x 8.5 mm H |
| 屏蔽 | Shielded |
| 端接类型 | SMD/SMT |
| 表壳厚度 | 8.5 mm |
| 表壳长度 | 12.7 mm |
| 表壳宽度 | 12.7 mm |
| 芯材 | Ferrite |
| 封装 | Reel |
| 产品 | Inductors |
| 系列 | SRR1208 |
| 工厂包装数量 | 400 |
| 类型 | Shielded High Power Inductor |
| 最大直流电阻 | 1.65 |
| 产品长度 | 13 |
| 欧盟RoHS指令 | Compliant |
| Minimum Self Resonant Frequency | 1M |
| 最大直流电流 | 500m |
| 保护方式 | Shielded |
| 产品厚度 | 13 |
| 产品高度 | 8.5 |
| 最小质量系数 | 11@252KHz |
| 测试频率 | 1K |
| 最高工作温度 | 125 |
| 最低工作温度 | -40 |
| 技术 | Wirewound |
| 额定电流 | 500mA |
| 直流电阻（DCR ） | 1.65 Ohm Max |
| 高度 - 座高（最大） | 0.335" (8.50mm) |
| 标准包装 | 400 |
| 材料 - 芯 | Ferrite |
| 频率 - 自谐振 | 1MHz |
| 尺寸/尺寸 | 0.500" L x 0.500" W (12.70mm x 12.70mm) |
| 工作温度 | -40°C ~ 125°C |
| Q因子@频率 | 11 @ 252kHz |
| 安装类型 | Surface Mount |
| 封装/外壳 | Non Standard |
| 频率 - 测试 | 1kHz |
| 电流 - 饱和 | 670mA |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | SRR1208-102KLCT |
| 产品范围 | :BOURNS - SRR1208 Series Shielded High Power Inductors |
| Inductance Tolerance | :± 10% |
| DC Resistance Max | :1.65ohm |
| Q Factor | :11 |
| DC Current Rating | :670mA |
| No. of Pins | :2 |
| Weight (kg) | 0 |
| Tariff No. | 00000000 |
| Inductor Construction | :Shielded |
| RMS Current (Irms) | :500mA |
| Saturation Current (Isat) | :670mA |
| Case Dimensions | :12.7mm x 12.7mm x 8.5mm |
| SVHC | :No SVHC (16-Dec-2013) |
| Q Test Frequency | :252kHz |
| Self Resonant Frequency Min | :1MHz |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
