Bourns Inc.

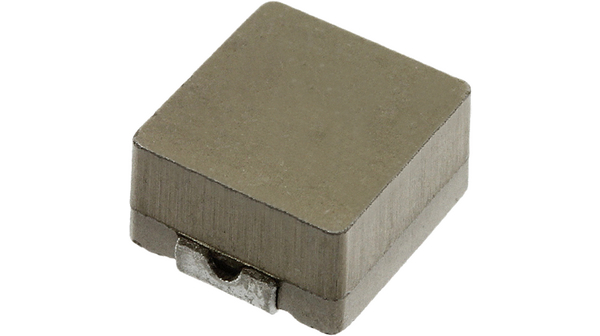

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 封装 | Tape & Reel (TR) |
| 额定电流 | 16.5A |
| 直流电阻（DCR ） | 5 mOhm Max |
| 高度 - 座高（最大） | 0.157" (4.00mm) |
| 类型 | Wirewound |
| 标准包装 | 1,200 |
| 材料 - 芯 | Powdered Iron |
| 屏蔽 | Shielded |
| 尺寸/尺寸 | 0.283" L x 0.256" W (7.20mm x 6.50mm) |
| 工作温度 | -55°C ~ 125°C |
| 安装类型 | Surface Mount |
| 电感 | 680nH |
| 频率 - 测试 | 100kHz |
| 电流 - 饱和 | 17A |
| 容差 | ±20% |
| 其他名称 | SRP6540-R68MTR |
| 封装/外壳 | Non Standard |
| RoHS指令 | Lead free / RoHS Compliant |
| 芯材 | Iron |
| 深度 | 6.5mm |
| 外形尺寸 | 7.2 x 6.5 x 4mm |
| 身高 | 4mm |
| 长度 | 7.2mm |
| 最大直流电流 | 16.5A |
| 最大直流电阻 | 5mΩ |
| 最高工作温度 | +125°C |
| 最低工作温度 | -55°C |
| 模制 | Yes |
| 屏蔽 | Yes |
| 产品 | Shielded Power Inductors |
| 产品种类 | Fixed Inductors |
| 工作温度范围 | - 55 C to + 125 C |
| 系列 | SRP6540 |
| 端接类型 | SMD/SMT |
| 表壳长度 | 7.2 mm |
| 表壳厚度 | 4 mm |
| 封装/外壳 | 7.2 mm x 6.5 mm x 4 mm |
| 表壳宽度 | 6.5 mm |
| 测试频率 | 100 kHz |
| RoHS | RoHS Compliant |
| 工作温度范围 | -55C to 125C |
| 弧度硬化 | No |
| 故障率 | Not Required |
| 公差（ +或 - ） | 20% |
| 军用标准 | Not Required |
| 产品长度（mm ） | 7.5 mm |
| 产品厚度（毫米） | 6.7 mm |
| 产品高度（mm ） | 4 mm |
| 技术 | Wirewound |
| 直流电阻 | 0.005 ohm |
| 产品直径（mm ） | Not Required mm |
| 标准包装 | 1,200 |
| 产品范围 | :BOURNS - SRP6540 Series |
| Inductance Tolerance | :± 20% |
| Inductor Construction | :Shielded |
| DC Resistance Max | :5000µohm |
| RMS Current (Irms) | :16.5A |
| Saturation Current (Isat) | :17A |
| Case Dimensions | :7.2mm x 6.5mm x 4mm |
| SVHC | :No SVHC (16-Dec-2013) |
| No. of Pins | :2 |
| Weight (kg) | 0.000732 |
| Tariff No. | 85045095 |
| CaseSize | 2826(7265mm) |
| 核心 | IronPowder |
| Current,Rating | 18A |
| Frequency,SelfResonant | 100kHz |
| ResistanceDC | 5Milliohms |
| Temperature,Operating,Maximum | 125°C |
| Temperature,Operating,Minimum | -55°C |
| 端子 | SMT |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
