Bourns

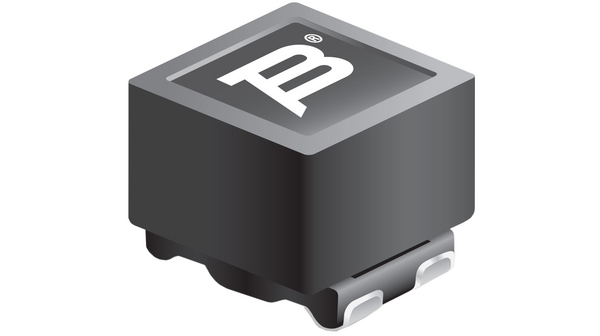

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 欧盟RoHS指令 | Compliant |
| 电流 | 500mA |
| 滤波器类型 | Power or Data Line |
| 直流电阻（DCR ） | 200 mOhm Max |
| 高度（最大） | 0.189" (4.80mm) |
| 标准包装 | 1,000 |
| 封装 | Tape & Reel (TR) |
| 尺寸/尺寸 | 0.205" L x 0.197" W (5.20mm x 5.00mm) |
| 工作温度 | -40°C ~ 125°C |
| 电感 | 6µH |
| 阻抗 | 3 kOhm |
| 安装类型 | Surface Mount |
| 线数 | 2 |
| 封装/外壳 | Horizontal, 4 PC Pad |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | SRF0504-302YCT |
| 最大直流电阻 | 200 mOhms |
| 产品 | Data Line EMI/RFI Filters |
| 产品种类 | Common Mode Filters / Chokes |
| 外形尺寸 | 5.2 mm W x 5 mm L x 4.7 mm H |
| 工作温度范围 | - 40 C to + 125 C |
| 最大直流电流 | 500 mA |
| 系列 | SRF0504 |
| 端接类型 | SMD/SMT |
| 容差 | 30 % |
| 表壳长度 | 5 mm |
| 芯材 | Ferrite |
| 表壳厚度 | 4.7 mm |
| 封装/外壳 | 0504 (1210 metric) |
| 表壳宽度 | 5.2 mm |
| 测试频率 | 100 kHz |
| 类型 | Line Filters |
| RoHS | RoHS Compliant |
| Series resistance | 200 mOhm |
| 额定电流 | 0.5 A |
| 额定电压 | 50 |
| Winding type | 2x |
| Type of housing/package/case | 0504 |
| Temperature range | -40...+125 °C |
| Impedance @ 100 MHz | 3000 |
| Rated inductance | 6 µH |
| Carrier material | Ferrite |
| 电感值 | 6 μH |
| 系列 | SRF0504 |
| 容差 | ±50% |
| 最高工作温度 | +125°C |
| 深度 | 5.2mm |
| 高度 | 4.7mm |
| 最低工作温度 | -40°C |
| 长度 | 5mm |
| 屏蔽 | 是 |
| 尺寸 | 5 x 5.2 x 4.7mm |
| 封装/外壳 | 0504 |
| 模制 | 是 |
| Board Level Components | Y |
| 最大自谐振频率 | 1200MHz |
| 最大直流电阻值 | 200mΩ |
| 最大直流电流 | 500mA |
| 芯材 | 铁氧体 |
