bourns

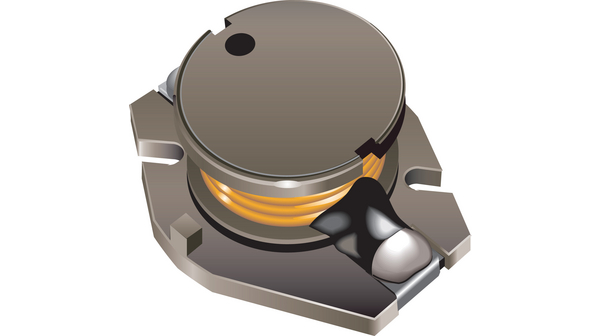

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 封装/外壳 | 12.9 X 10.2 X 5.3 |
| 类型 | Power |
| 电感 | 33 uH |
| 最大直流电流 | 1.8 A |
| 容差 | 10 % |
| 最大直流电阻 | 120 mOhm |
| 最小质量系数 | 29@2.2MHz |
| 芯材 | Ferrite |
| 产品厚度 | 10.2 mm |
| 产品高度 | 5.3 mm |
| 标准包装 | Tape & Reel |
| 最大直流电阻 | 120m |
| 产品长度 | 12.9 |
| 欧盟RoHS指令 | Compliant |
| Minimum Self Resonant Frequency | 14M |
| 最大直流电流 | 1.8 |
| 产品厚度 | 10.2 |
| 产品高度 | 5.3 |
| 封装 | Tape and Reel |
| 测试频率 | 1K |
| 最高工作温度 | 125 |
| 最低工作温度 | -40 |
| 技术 | Wirewound |
| 额定电流 | 1.8A |
| 直流电阻（DCR ） | 120 mOhm Max |
| 高度 - 座高（最大） | 0.197" (5.00mm) |
| 材料 - 芯 | Ferrite |
| 频率 - 自谐振 | 14MHz |
| 屏蔽 | Unshielded |
| 尺寸/尺寸 | 0.500" L x 0.394" W (12.70mm x 10.00mm) |
| 工作温度 | -40°C ~ 125°C |
| 安装类型 | Surface Mount |
| Q因子@频率 | 29 @ 2.2MHz |
| 频率 - 测试 | 1kHz |
| 电流 - 饱和 | 2A |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | SDR1005-330KLCT |
| 最高工作温度 | +125°C |
| 最大的自谐振频率 | 14MHz |
| 最低工作温度 | -40°C |
| 最小Q | 25 |
| 工厂包装数量 | 600 |
| 产品种类 | Fixed Inductors |
| 外形尺寸 | 10 mm W x 12.7 mm L x 5 mm H |
| 工作温度范围 | - 40 C to + 125 C |
| 端接类型 | SMD/SMT |
| 自谐振频率 | 14 MHz |
| 表壳长度 | 12.7 mm |
| 测试频率 | 1 MHz |
| 表壳厚度 | 5 mm |
| 表壳宽度 | 10 mm |
| RoHS | RoHS Compliant |
| 产品范围 | :BOURNS - SDR1005 Series |
| Inductance Tolerance | :± 10% |
| Inductor Construction | :Unshielded |
| DC Resistance Max | :0.12ohm |
| RMS Current (Irms) | :1.8A |
| Saturation Current (Isat) | :2A |
| Case Dimensions | :12.7mm x 10mm x 5mm |
| SVHC | :No SVHC (16-Dec-2013) |
| 外部深度 | :10mm |
| External Length / Height | :5mm |
| 外宽 | :12.7mm |
| 引线间距 | :7.6mm |
| No. of Pins | :2 |
| Operating Temperature Max | :125°C |
| Operating Temperature Min | :-40°C |
| Q Factor | :25 |
| Q Test Frequency | :2.2MHz |
| 谐振频率 | :14MHz |
| Self Resonant Frequency Min | :14MHz |
| 系列 | :SDR1005 |
| Weight (kg) | 0.003 |
| Tariff No. | 85045095 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
