bourns / j.w. miller

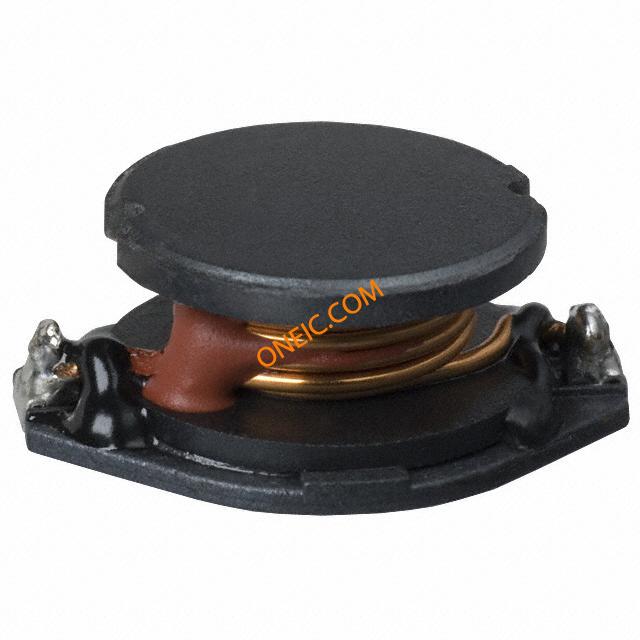

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 封装/外壳 | 18.6 X 14.3 X 6.9 |
| 类型 | Power |
| 电感 | 150 uH |
| 最大直流电流 | 1.4 A |
| 容差 | 20 % |
| 最大直流电阻 | 270 mOhm |
| 最小质量系数 | 23@796KHz |
| 芯材 | Ferrite |
| 产品厚度 | 14.3 mm |
| 产品高度 | 6.9 mm |
| 标准包装 | Tape & Reel |
| 最大直流电阻 | 270m |
| 产品长度 | 18.6 |
| 欧盟RoHS指令 | Compliant |
| Minimum Self Resonant Frequency | 5M(Typ) |
| 最大直流电流 | 1.4 |
| 产品厚度 | 14.3 |
| 产品高度 | 6.9 |
| 封装 | Tape and Reel |
| 测试频率 | 100K |
| 最高工作温度 | 125 |
| 最低工作温度 | -40 |
| 技术 | Bobbin Core |
| 额定电流 | 1.4A |
| 直流电阻（DCR ） | 270 mOhm |

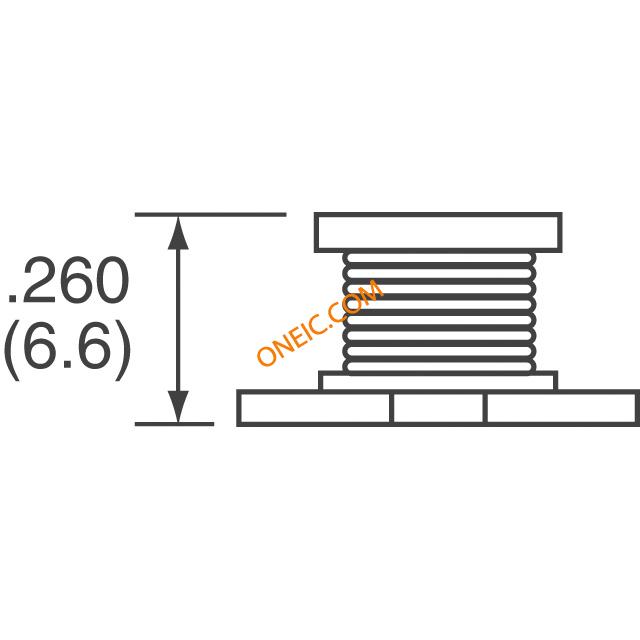

| 高度 - 座高（最大） | 0.272" (6.90mm) |
| 材料 - 芯 | Ferrite |
| 频率 - 自谐振 | 5MHz |
| 屏蔽 | Unshielded |

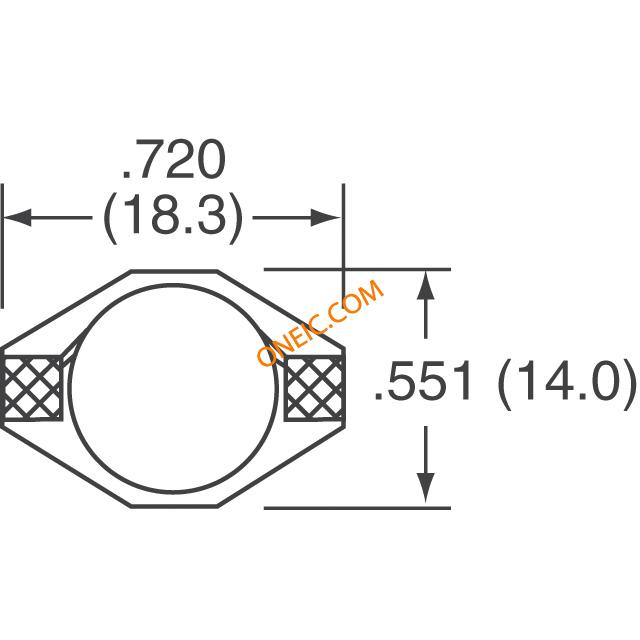

| 尺寸/尺寸 | 0.720" L x 0.602" W (18.30mm x 14.00mm) |
| 工作温度 | -40°C ~ 125°C |
| 安装类型 | Surface Mount |
| Q因子@频率 | 23 @ 796kHz |
| 频率 - 测试 | 100kHz |
| 电流 - 饱和 | 2.6A |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | M8604CT |
| 工厂包装数量 | 250 |
| 外形尺寸 | 15.3 mm W x 18.6 mm L x 7.1 mm H |
| 端接类型 | SMD/SMT |
| 测试频率 | 0.796 MHz |
| 产品 | Power Inductors |
| 产品种类 | Fixed Inductors |
| 自谐振频率 | 5 MHz |
| 表壳长度 | 18.6 mm |
| 工作温度范围 | - 40 C to + 125 C |
| 最小Q | 23 |
| 表壳厚度 | 7.1 mm |
| RoHS | RoHS Compliant |
| 表壳宽度 | 15.3 mm |
| 工作温度范围 | -40C to 125C |
| 弧度硬化 | No |
| 故障率 | Not Required |
| 公差（ +或 - ） | 20% |
| 阻抗 | Not Required ohm |
| 问 | 23 |
| 军用标准 | Not Required |
| 产品长度（mm ） | 18.6 mm |
| 产品厚度（毫米） | 14 mm |
| 产品高度（mm ） | 6.6 mm |
| 直流电阻 | 0.27 ohm |
| 产品直径（mm ） | Not Required mm |
| 直流电流 | 1400 mA |
| 产品范围 | :BOURNS - PM5022 Series |
| Inductance Tolerance | :± 10% |
| Inductor Construction | :Unshielded |
| DC Resistance Max | :0.27ohm |
| RMS Current (Irms) | :1.4A |
| 阀体材质 | :Ferrite |
| Weight (kg) | 0.002 |
| Tariff No. | 85339000 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
