intersil

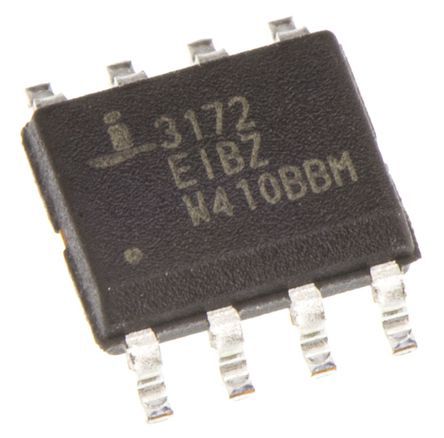

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 8SOIC |
| 驱动器类型 | High Speed |
| 驱动程序配置 | Inverting|Non-Inverting |
| 输出数 | 2 |
| 最大工作电源电压 | 16 V |
| 最低工作电源电压 | 4.5 V |
| 峰值输出电流 | 2(Typ) A |
| 输出电阻 | 4|3 Ohm |
| 最大功率耗散 | 570 mW |
| 输入逻辑相容性 | TTL |
| 最大上升时间 | 10(Typ) ns |
| 最大开启延迟时间 | 25 ns |
| 最大下降时间 | 20 ns |
| 最大电源电流 | 2.5 mA |
| 工作温度 | -40 to 85 °C |
| 安装 | Surface Mount |
| 标准包装 | Bulk |
| 匹配代码 | EL7232CSZ |
| 单位包 | 97 |
| 标准的提前期 | 12 weeks |
| 最小起订量 | 194 |
| OL Detec.ad关 | NY/N/NA/NAN |
| OL检测 | NANY/N/NA/NAN |
| 封装 | TUBE |
| OL Detec.ad开 | NY/N/NA/NAN |
| 无铅Defin | RoHS-conform |
| 汽车 | NO |
| 安装类型 | Surface Mount |
| 电流 - 输出/通道 | 100mA |
| 供应商设备封装 | 8-SOIC N |
| 电压 - 电源 | 4.5 V ~ 16 V |
| 导通状态电阻 | 4 Ohm |
| 输入类型 | Non-Inverting |
| 电流 - 峰值输出 | 2A |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) |
| 类型 | Low Side |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 5 x 4 x 1.5mm |
| 身高 | 1.5mm |
| 长度 | 5mm |
| 最高工作温度 | +85 °C |
| 最低工作温度 | -40 °C |
| 驱动器数 | 2 |
| 包装类型 | SOIC |
| 引脚数 | 8 |
| 宽度 | 4mm |
| 安装风格 | SMD/SMT |
| 产品 | Half-Bridge Drivers |
| 输出电流 | 2 A |
| 下降时间 | 13 ns |
| 电源电压 - 最大 | 16 V |
| 电源电流 | 1 mA |
| 电源电压 - 最小 | 4.5 V |
| 上升时间 | 10 ns |
| RoHS | RoHS Compliant |
| 设备类型 | :Line |
| IC Interface Type | :ADSL, HDSL |
| Supply Voltage Min | :4.5V |
| Supply Voltage Max | :16V |
| Driver Case Style | :SOIC |
| No. of Pins | :8 |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| MSL | :MSL 3 - 168 hours |
| SVHC | :No SVHC (20-Jun-2013) |
| Base Number | :7232 |
| Channel Configuration | :2/0 |
| 频率 | :10MHz |
| Input Delay | :18ns |
| Input Voltage Max | :5V |
| No. of Channels | :2 |
| No. of Drivers | :2 |
| No. of Outputs | :2 |
| 工作温度范围 | :-40°C to +85°C |
| Output Current + Max | :2A |
| Output Delay | :20ns |
| 输出电压 | :16.5V |
| 功耗 | :570mW |
| 传播延迟 | :18ns |
| Supply Voltage Range | :4.5V to 16V |
| 端接类型 | :SMD |
| Weight (kg) | 2.27 |
| Tariff No. | 85411000 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
