infineon technologies

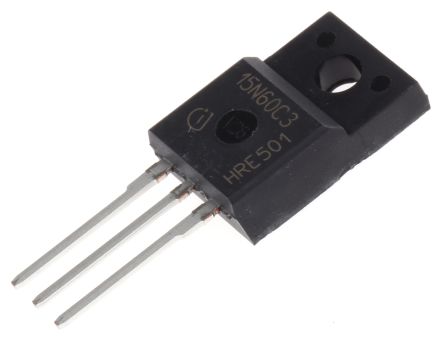

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-220FP |
| 通道模式 | Enhancement |
| 最大漏源电压 | 600 V |
| 最大连续漏极电流 | 15 A |
| RDS -于 | 280@10V mOhm |
| 最大门源电压 | ±20 V |
| 典型导通延迟时间 | 10 ns |
| 典型上升时间 | 5 ns |
| 典型关闭延迟时间 | 50 ns |
| 工作温度 | -55 to 150 °C |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| FET特点 | Standard |
| 封装 | Tube |
| 安装类型 | Through Hole |
| 电流 - 连续漏极（Id ） @ 25 °C | 15A (Tc) |
| 的Vgs（th ） （最大）@ Id | 3.9V @ 675µA |
| 漏极至源极电压（Vdss） | 650V |
| 供应商设备封装 | PG-TO220-FP |
| 开态Rds（最大）@ Id ，V GS | 280 mOhm @ 9.4A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 34W |
| 输入电容（Ciss ） @ VDS | 1660pF @ 25V |
| 闸电荷（Qg ） @ VGS | 63nC @ 10V |
| 封装/外壳 | TO-220-3 Full Pack |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Power MOSFET |
| 渠道类型 | N |
| 外形尺寸 | 10.65 x 4.85 x 9.83mm |
| 身高 | 9.83mm |
| 长度 | 10.65mm |
| 最大漏源电阻 | 0.28 Ω |
| 最高工作温度 | +150 °C |
| 最大功率耗散 | 34 W |
| 最低工作温度 | -55 °C |
| 每个芯片的元件数 | 1 |
| 包装类型 | PG-TO-220FP |
| 引脚数 | 3 |
| 典型栅极电荷@ VGS | 63 nC V @ 10 |
| 典型输入电容@ VDS | 1660 pF V @ 25 |
| 宽度 | 4.85mm |
| 工厂包装数量 | 500 |
| 晶体管极性 | N-Channel |
| 连续漏极电流 | 15 A |
| 封装/外壳 | TO-220FP |
| 零件号别名 | SP000216325 SPA15N60C3XKSA1 |
| 下降时间 | 5 ns |
| 安装风格 | Through Hole |
| 产品种类 | MOSFET |
| 商品名 | CoolMOS |
| 配置 | Single |
| RoHS | RoHS Compliant |
| 源极击穿电压 | +/- 20 V |
| 系列 | SPA15N60 |
| RDS（ON） | 280 mOhms |
| 功率耗散 | 34 W |
| 上升时间 | 5 ns |
| 漏源击穿电压 | 600 V |
| Continuous Drain Current Id | :15A |
| Drain Source Voltage Vds | :650V |
| On Resistance Rds(on) | :280mohm |
| Rds(on) Test Voltage Vgs | :10V |
| Threshold Voltage Vgs | :3V |
| 功耗 | :34W |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :TO-220F |
| No. of Pins | :3 |
| MSL | :- |
| Current Id Max | :15A |
| 工作温度范围 | :-55°C to +150°C |
| Pulse Current Idm | :45A |
| 端接类型 | :Through Hole |
| Voltage Vds | :650V |
| Voltage Vds Typ | :650V |
| Voltage Vgs Max | :20V |
| Voltage Vgs Rds on Measurement | :10V |
| Weight (kg) | 0.0018 |
| Tariff No. | 85412900 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
