infineon technologies

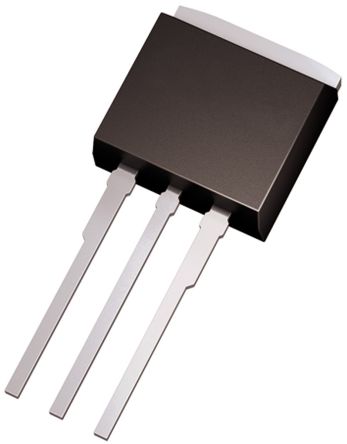

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-262 |
| 通道模式 | Enhancement |
| 最大漏源电压 | 55 V |
| 最大连续漏极电流 | 80 A |
| RDS -于 | 6.6@10V mOhm |
| 最大门源电压 | ±20 V |
| 典型导通延迟时间 | 16 ns |
| 典型上升时间 | 37 ns |
| 典型关闭延迟时间 | 61 ns |
| 典型下降时间 | 36 ns |
| 工作温度 | -55 to 175 °C |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| FET特点 | Standard |
| 封装 | Tube |
| 安装类型 | Through Hole |
| 电流 - 连续漏极（Id ） @ 25 °C | 80A (Tc) |
| 的Vgs（th ） （最大）@ Id | 4V @ 180µA |
| 漏极至源极电压（Vdss） | 55V |
| 供应商设备封装 | PG-TO262-3 |
| 开态Rds（最大）@ Id ，V GS | 6.6 mOhm @ 68A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 250W |
| 封装/外壳 | TO-262-3 Long Leads, I²Pak, TO-262AA |
| 输入电容（Ciss ） @ VDS | 3400pF @ 25V |
| 闸电荷（Qg ） @ VGS | 110nC @ 10V |
| RoHS指令 | Lead free / RoHS Compliant |
| 安装风格 | Through Hole |
| 产品种类 | MOSFET |
| 晶体管极性 | N-Channel |
| 配置 | Single |
| 源极击穿电压 | +/- 20 V |
| 连续漏极电流 | 80 A |
| 系列 | IPI80N06 |
| RDS（ON） | 6.6 mOhms |
| 功率耗散 | 250 W |
| 最低工作温度 | - 55 C |
| 零件号别名 | IPI80N06S207AKSA1 SP000218817 |
| 上升时间 | 37 ns |
| 最高工作温度 | + 175 C |
| 漏源击穿电压 | 55 V |
| RoHS | RoHS Compliant |
| 下降时间 | 36 ns |
| 安装类型 | 通孔 |
| 晶体管材料 | Si |
| 类别 | 功率 MOSFET |
| 长度 | 10mm |
| 典型输入电容值@Vds | 3400 pF @ 25 V |
| 系列 | OptiMOS |
| 通道模式 | 增强 |
| 高度 | 9.25mm |
| 每片芯片元件数目 | 1 |
| 最大漏源电阻值 | 6.6 mΩ |
| 最大栅阈值电压 | 4V |
| Board Level Components | Y |
| 最高工作温度 | +175 °C |
| 通道类型 | N |
| 最低工作温度 | -55 °C |
| 最大功率耗散 | 250 W |
| 最大栅源电压 | ±20 V |
| 宽度 | 4.4mm |
| 尺寸 | 10 x 4.4 x 9.25mm |
| 最小栅阈值电压 | 2.1V |
| 最大漏源电压 | 55 V |
| 典型接通延迟时间 | 16 ns |
| 典型关断延迟时间 | 61 ns |
| 封装类型 | TO-262 |
| 最大连续漏极电流 | 80 A |
| 引脚数目 | 3 |
| 晶体管配置 | 单 |
| 典型栅极电荷@Vgs | 86 nC @ 10 V |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
