infineon technologies

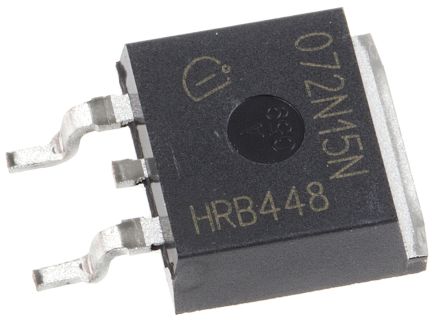

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-263 |
| 通道模式 | Enhancement |
| 最大漏源电压 | 150 V |
| 最大连续漏极电流 | 100 A |
| RDS -于 | 7.2@10V mOhm |
| 最大门源电压 | ±20 V |
| 典型导通延迟时间 | 25 ns |
| 典型上升时间 | 35 ns |
| 典型关闭延迟时间 | 46 ns |
| 典型下降时间 | 14 ns |
| 工作温度 | -55 to 175 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 产品种类 | MOSFET |
| RoHS | RoHS Compliant |
| 晶体管极性 | N-Channel |
| 漏源击穿电压 | 150 V |
| 源极击穿电压 | +/- 20 V |
| 连续漏极电流 | 100 A |
| 抗漏源极RDS （ ON） | 0.0072 Ohms |
| 配置 | Single |
| 最高工作温度 | + 175 C |
| 安装风格 | SMD/SMT |
| 封装/外壳 | TO-263 |
| 封装 | Reel |
| 下降时间 | 14 ns |
| 最低工作温度 | - 55 C |
| 功率耗散 | 300 W |
| 上升时间 | 35 ns |
| 工厂包装数量 | 1000 |
| 零件号别名 | IPB072N15N3GATMA1 IPB072N15N3GXT SP000386664 |
| P（ TOT ） | 300W |
| 匹配代码 | IPB072N15N3 G |
| R（ THJC ） | 0.5K/W |
| LogicLevel | NO |
| 单位包 | 1000 |
| 标准的提前期 | 14 weeks |
| 最小起订量 | 1000 |
| Q（克） | 93nC |
| 无铅Defin | RoHS-conform |
| 汽车 | NO |
| 我（D ） | 100A |
| V（ DS ） | 150V |
| 技术 | OptiMOS |
| 的RDS（on ） at10V | 0.0072Ohm |
| FET特点 | Standard |
| 安装类型 | Surface Mount |
| 电流 - 连续漏极（Id ） @ 25 °C | 100A |
| 的Vgs（th ） （最大）@ Id | 4V @ 270µA |
| 漏极至源极电压（Vdss） | 150V |
| 供应商设备封装 | PG-TO263-2 |
| 开态Rds（最大）@ Id ，V GS | 7.2 mOhm @ 100A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 300W |
| 输入电容（Ciss ） @ VDS | 5470pF @ 75V |
| 闸电荷（Qg ） @ VGS | 93nC @ 10V |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | IPB072N15N3 GCT |
| 类别 | Power MOSFET |
| 渠道类型 | N |
| 外形尺寸 | 10.31 x 9.45 x 4.57mm |
| 身高 | 4.57mm |
| 长度 | 10.31mm |
| 最大漏源电阻 | 7.7 mΩ |
| 最大功率耗散 | 300 W |
| 每个芯片的元件数 | 1 |
| 包装类型 | PG-TO-263-3 |
| 引脚数 | 3 |
| 典型栅极电荷@ VGS | 70 nC V @ 10 |
| 典型输入电容@ VDS | 5470 pF V @ 75 |
| 宽度 | 9.45mm |
| Continuous Drain Current Id | :100A |
| Drain Source Voltage Vds | :150V |
| On Resistance Rds(on) | :5.8mohm |
| Rds(on) Test Voltage Vgs | :10V |
| Threshold Voltage Vgs | :3V |
| 功耗 | :300W |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :175°C |
| Transistor Case Style | :TO-263 |
| No. of Pins | :3 |
| MSL | :MSL 1 - Unlimited |
| Current Id Max | :100A |
| 工作温度范围 | :-55°C to +175°C |
| 晶体管类型 | :Power MOSFET |
| Voltage Vgs Max | :20V |
| Weight (kg) | 0.002 |
| Tariff No. | 85412900 |
