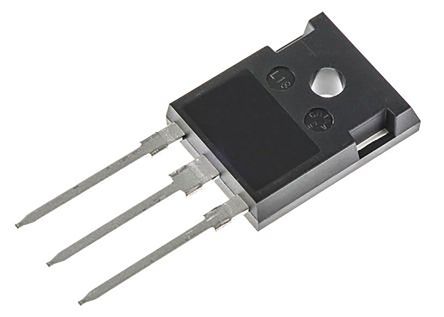

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-247 |
| 配置 | Single |
| 最大集电极发射极电压 | 600 V |
| 最大连续集电极电流 | 150 A |
| 最大栅极发射极电压 | ±20 V |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 产品种类 | IGBT Transistors |
| RoHS | RoHS Compliant |
| 集电极 - 发射极最大电压VCEO | 600 V |
| 最高工作温度 | + 150 C |
| 封装/外壳 | TO-247-3 |
| 封装 | Tube |
| 连续集电极电流Ic最大 | 150 A |
| 最低工作温度 | - 40 C |
| 安装风格 | Through Hole |
| 零件号别名 | IGW75N60TFKSA1 IGW75N60TXK SP000054927 |
| P（ TOT ） | 428W |
| 匹配代码 | IGW75N60T |
| I（C ） | 150A |
| TD （上） | 33nS |
| 单位包 | 240 |
| 标准的提前期 | 21 weeks |
| 最小起订量 | 240 |
| T（ R） | 36nS |
| 无铅Defin | RoHS-conform |
| TD （关闭） | 330nS |
| 技术 | 2-20kHz |
| 汽车 | NO |
| V（ CE ） | 600V |
| V（ CESAT ） | 1.5V |
| Bodydiode | NO |
| 栅极电荷 | 470nC |
| 电流 - 集电极（ Ic）（最大） | 150A |
| 安装类型 | Through Hole |
| 开关能量 | 4.5mJ |
| 时间Td（开/关） @ 25°C | 33ns/330ns |
| Vce（开） （最大值） Vge，Ic时 | 2V @ 15V, 75A |
| 电压 - 集电极发射极击穿（最大） | 600V |
| 供应商设备封装 | PG-TO247-3 |
| 功率 - 最大 | 428W |
| 输入类型 | Standard |
| IGBT类型 | Trench and Field Stop |
| 测试条件 | 400V, 75A, 5 Ohm, 15V |
| 电流 - 集电极脉冲（ ICM ） | 225A |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 16.13 x 21.1 x 5.21mm |
| 身高 | 5.21mm |
| 长度 | 16.13mm |
| 最大功率耗散 | 428 W |
| 包装类型 | PG-TO-247-3 |
| 引脚数 | 3 |
| 宽度 | 21.1mm |
| 系列 | IGW75N60 |
| DC Collector Current | :75A |
| Collector Emitter Voltage Vces | :2V |
| 功耗 | :428W |
| Collector Emitter Voltage V(br)ceo | :600V |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :175°C |
| Transistor Case Style | :TO-247 |
| No. of Pins | :3 |
| MSL | :- |
| 工作温度范围 | :-40°C to +175°C |
| Power Dissipation Max | :428W |
| 晶体管类型 | :IGBT |
| Weight (kg) | 0.00542 |
| Tariff No. | 85412900 |
