infineon technologies

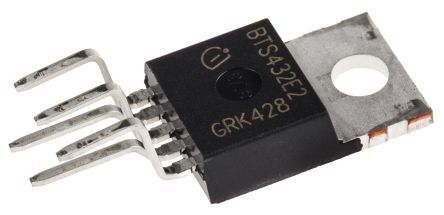

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 5TO-220AB |
| 类型 | High Side |
| 输出数 | 1 |
| 工作电源电压范围 | 4.5 to 42 V |
| 输入电压 | -0.5 to 6 V |
| 最小输出电流 | 9 A |
| 电源电流 | 1.1 mA |
| 最大功率耗散 | 125000 mW |
| 开关导通电阻 | 0.03 Ohm |
| 工作温度 | -40 to 150 °C |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| RoHS | No |
| 开启电阻（最大值） | 0.03 Ohms |
| 电源电流（最大值） | 1.1 mA |
| 最高工作温度 | + 150 C |
| 安装风格 | Through Hole |
| 封装/外壳 | TO-220AB-5 |
| 最低工作温度 | - 40 C |
| 输出电流 | 9 A |
| 封装 | Reel |
| 零件号别名 | BTS432E2BKSA1 BTS432E2XK SP000711528 |
| 寿命 | Obsolete |
| 匹配代码 | BTS432E2 |
| 单位包 | 50 |
| 标准的提前期 | 18 weeks |
| V（ OP ， ABS ，最大） | 58V |
| 我（ LIM ，最大值） /通道 | 74A |
| T(j,max) | 150°C |
| OL Detec.ad开 | YY/N/NA/NAN |
| 汽车 | AEC-Q(100) |
| OL Detec.ad关 | NY/N/NA/NAN |
| 无铅Defin | RoHS-conform |
| V（中，分） | 2.4V |
| T（OFF ） | 80µs |
| T（上） | 300µs |
| V（ OP ，分） | 4.5V |
| T(j,min) | -40°C |
| 我（ LIM ，分） /通道 | 24A |
| 诊断 | status |
| 最小起订量 | 50 |
| OL检测 | YY/N/NA/NAN |
| V（ OP ，最大） | 42V |
| 通道 | 1 |
| R（上，典型值） /通道 | 38mOhm |
| 安装类型 | Through Hole |
| 电流 - 输出/通道 | 11A |
| 供应商设备封装 | PG-TO220-5-3 |
| 电压 - 电源 | 4.5 V ~ 42 V |
| 导通状态电阻 | 30 mOhm |
| 输入类型 | Non-Inverting |
| 电流 - 峰值输出 | 44A |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 9.9 x 4.4 x 9.25mm |
| 身高 | 9.25mm |
| 长度 | 9.9mm |
| 最大输入电压 | 6 V |
| 最小输入电压 | 0.5 V |
| 包装类型 | TO-220AB |
| 引脚数 | 5 |
| 宽度 | 4.4mm |
| Power Load Switch Type | :High Side |
| 电流限制 | :44A |
| On State Resistance | :0.03ohm |
| Distribution Switch Case Style | :TO-220AB |
| No. of Pins | :5 |
| Thermal Protection | :Yes |
| On / Enable Input Polarity | :- |
| 功耗 | :125W |
| No. of Outputs | :1 |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :150°C |
| MSL | :- |
| Continuous Drain Current Id | :11A |
| Current Limit I Scr | :35A |
| Current Limit Max | :11A |
| Drain Source Voltage Vds | :42V |
| ESD HBM | :1kV |
| Internal Switch | :No |
| On Resistance Rds(on) | :30mohm |
| On State Resistance Max | :38mohm |
| 工作温度范围 | :-40°C to +150°C |
| 电源电压 | :60V |
| 端接类型 | :Through Hole |
| Transistor Case Style | :TO-220 |
| Voltage Vds Typ | :42V |
| Weight (kg) | 0.0035 |
| Tariff No. | 85412900 |
| 案例 | TO220-5 |
| 输出电流 | 11A |
| Integrated circuit type | driver |
| Gross weight | 3.43 g |
| 输出电压 | 4.5...42V |
| Number of channels | 1 |
| 电源电压 | 4.5...42V DC |
| Multiplicity | 1 |
| Kind of integrated circuit | high side switch |
| Collective package [pcs] | 10 |
| spg | 10 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
