Honeywell

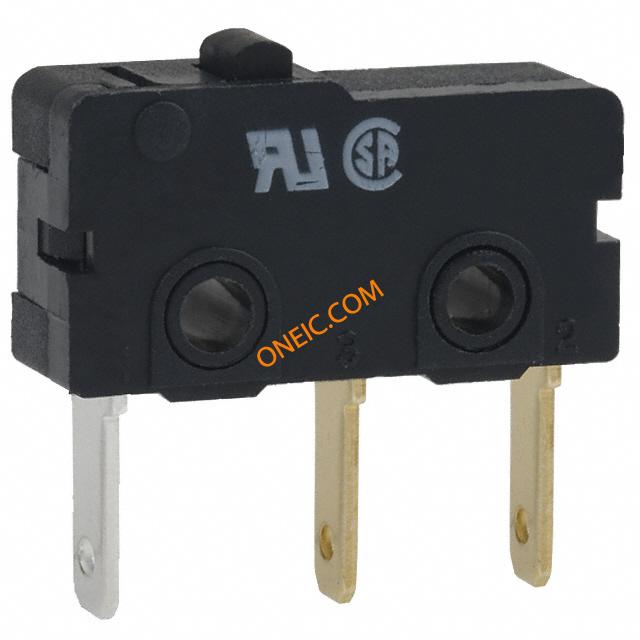

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Basic / Snap Action Switches |
| RoHS | RoHS Compliant |
| 触点形式 | SPDT |
| 执行器 | Plunger, Pin |
| 额定电流 | 0.1 A |
| 电压额定值AC | 125 V |
| 操作力 | 0.59 N |
| 端接类型 | Screw |
| 商品名 | Microswitch |
| 零件号别名 | UM10B70A01 |
| 执行器风格 | Pin Plunger |
| 电气寿命 | 1000000 |
| 产品长度 | 19.8 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 最大直流额定电压 | 30 |
| 产品厚度 | 6.4 |
| 安装 | Screw Mount |
| 交换机配置 | N.O./N.C. |
| 最大额定电流 | 0.1@125VAC 30VDC |
| 极掷配置 | SPDT |
| 基地/外壳材料 | N/A/Polyamide |
| 最大交流电压额定值 | 125 |
| 触点电镀 | Gold |
| 最低工作温度 | -25 |
| 产品高度 | 20.5 |
| 机械寿命 | 5000000 |
| 终端类型 | Quick Connect |
| 操作力 | 0.59 |
| 操作力，扭矩 | 60gf |
| 额定电压 - AC | 125V |
| 电气寿命 | 1,000,000 Cycles |
| 工作温度 | -40°C ~ 120°C |
| 机械寿命 | 10,000,000 Cycles |
| Differential Travel | 0.008" (0.2mm) |
| 超程 | 0.015" (0.4mm) |
| 标准包装 | 1,000 |
| 预行程 | 0.043" (1.1mm) |
| 开关功能 | On-Mom |
| 工作职位 | 0.449" (11.4mm) |
| 电路 | SPDT |
| 额定电压 - DC | 30V |
| 防护等级 | * |
| 安装类型 | Chassis Mount |
| 封装 | Bulk |
| 执行器类型 | Round (Pin Plunger) |
| 释放力 | 8gf |
| 其他名称 | 480-2344 |
| RoHS指令 | Lead free / RoHS Compliant |
| Switches features | without lever |
| Switching torque | 0.6N |
| AC contacts rating (at resistance load) | 0.1 A / 125 VAC |
| Mechanical durability | 10000000cycles |
| Contacts configuration | SPDT |
| Leads | 2,8x0,8mm connectors |
| Operating temperature | -40...120°C |
| DC contacts rating (at resistance load) | 0.1 A / 30 VDC |
| Stable positions number | 1-position |
| Body dimensions | 19.8 x 6.4 x 9.5mm |
| 密封 | IP40 |
| Switching method | ON-(ON) |
| 开关类型 | MICRO SWITCH⢠Subminiature 10,6 mm H x 6,4 mm W x 19,8 mm L [0.42 in H x 0.25 in W x 0.78 in L] |
| 密封 | No |
| 额定电流 | 0.1 A |
| 电路 | SPDT |
| 端子 | Long Solder |
| 工作温度 | -40 °C to 85 °C [-40 °F to 185 °F] |
| 电压 | 125 Vac/30 Vdc |
| 触点类型 | Gold-Plated Silver |
| 操作力（OF） | 0,59 N [2.12 oz] max. |
| 预行程（ PT ） | 1,1 mm [0.043 in] max. |
| 超程（ OT ） | 0,4 mm [0.016 in] min. |
| 差分旅游（ DT ） | 0,2 mm [0.008 in] max. |
| 动作位置（ OP ） | 11,4 mm ±0,3 mm [0.449 in ±0.012 in] |
| 自由位置（ FP ） | 12,8 mm [0.504 in] max. |
| 外壳材料 | Polyamide (Nylon) |
| 湿度 | 85 % RH max. at 40 °C [104 °F] |
| Expected Mechanical Life | 5 Million min. |
| 绝缘强度 | 1000 Vac (50 Hz to 60 Hz) between contacts, between terminals and ground, for one minute |
| Electrical Service Life | Min.1,000,000 operations on resistive load current 0.1 A at 125 Vac; 0.1 A at 30 Vdc |
| Electrical Operating Frequency | 400 Operations per Minute max. |
| 代理审批和标准 | UL, CE, CSA |
| 安装螺丝尺寸 | 2,3 mm [0.091 in] Flat fillister head |
| 安装中心 | 9,5 mm [0.37 in] |
| 紧固扭矩 | 0,31 N m [2.7 in lb] |
| 评论 | CE: 61058-1; UL: E12252; CSA: LR212438 |
| UNSPSC代码 | 39122209 |
| UNSPSC商品 | 39122209 Snap switches |
| 系列名称 | ZM |
