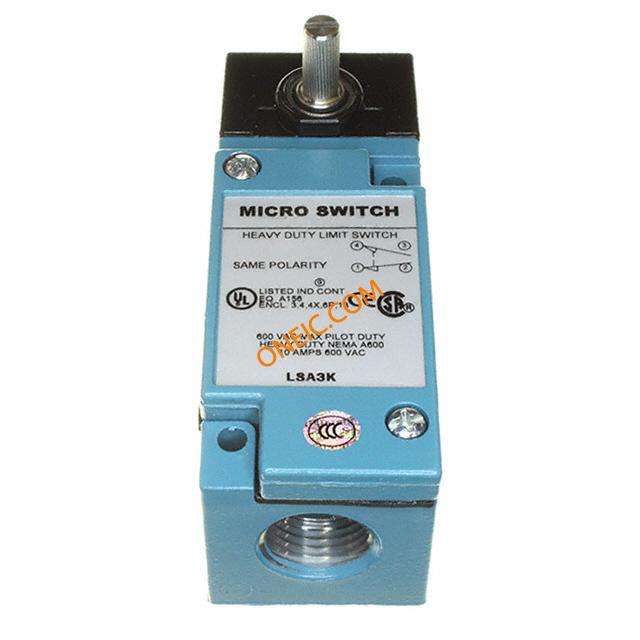

图片仅供参考,产品以实物为准
| 规格书 |
 LSA_LSW Series Drawing HDLS Series Datasheet |
| 文档 |
LSA3K.stp |
| Rohs | Lead free / RoHS Compliant |
| 标准包装 | 1 |
| 线路 | SPDT |
| Switch 功能的 | On-Mom |
| Contact Rating @ 电压 | 10A @ 600VAC |
| Actuator 型 | Side Rotary - No Lever |
| 安装类型 | Chassis Mount |
| 终止风格 | Screw Terminal |
| 操作力 | - |
| 产品种类 | Limit Switches |
| RoHS | RoHS Compliant |
| 触点形式 | SPDT - 1 NC / 1 NO |
| 执行器 | Roller |
| 额定电流 | 10 A |
| 电压额定值AC | 600 V |
| 直流电额定电压 | 250 V |
| 操作力 | 0.45 N |
| NEMA号 | 1, 3, 4, 4X, 6, 6P, 12, 13 |
| 端接类型 | Screw |
| 系列 | HDLS |
| 商品名 | Microswitch |
| 执行器风格 | Side Rotary |
| 产品长度 | 41.15 |
| 欧盟RoHS指令 | Compliant |
| Minimum Over-Travel | 60° |
| NEMA标准的防护等级 | 1, 3, 4, 4X, 6, 6P, 12, 13 |
| 设备类型 | Rotary |
| 产品厚度 | 61.9 |
| 安装 | Screw Mount |
| 身体上的取向 | Right Angle |
| 交换机配置 | N.O./N.C. |
| 产品高度 | 106.78 |
| 外壳材料 | Zinc Die Cast |
| 极掷配置 | SPDT |
| 类型 | Heavy Duty |
| 操作力 | 0.45 |
| 最高工作温度 | 121 |
| 最低工作温度 | -12 |
| 最大预行程 | 15° |
| 终端类型 | Conduit |
| 机构认证 | CCC/CE/CSA/UL |
| 子类别 | Switch Limit |
| 交货期 | 14 Days |
| 操作力，扭矩 | 4 in-lb |
| 额定电压 - AC | 120V |
| 工作温度 | -12°C ~ 121°C |
| Differential Travel | 5° |
| 超程 | 60° |
| 标准包装 | 1 |
| 预行程 | 15° |
| 开关功能 | On-Mom |
| 电路 | SPDT-DB |
| 额定电压 - DC | 115V |
| 防护等级 | * |
| 安装类型 | Chassis Mount |
| 封装 | Bulk |
| 执行器类型 | Side Rotary - No Lever |
| 其他名称 | 480-2929 |
| RoHS指令 | Lead free / RoHS Compliant |
| ActuatorType | Rotary |
| ContactForm | SPDT |
| Current,Rating | 10Amps |
| IPRating | NEMA1,3,4,4X,6,6P,12,13 |
| 材质 | ZincDie-Cast(Housing) |
| MountingHoleSize | 0.203In. |
| MountingType | Mountbyeitheroftwomethods:(a)usetwo#10screwsfromthefront,or(b)usetwo#10-32UNFscrewsfromtheback. |
| OperatingForce | 4lb-in.(Max.) |
| 标准 | ULListed,CSACertified,CEMarked,ENApproved,NEMAApproved |
| Temperature,Operating | -20to121°C |
| 端子 | Screws |
| Voltage,Rating | 600VAC |
| 操作力（OF） | 0,45 N m [4 in lb] max. |
| 预行程（ PT ） | 15° max. |
| 超程（ OT ） | 60° min. |
| 差分旅游（ DT ） | 5° max. |
| 产品类型 | MICRO SWITCH⢠Heavy-Duty Limit Switches |
| 杠杆类型 | Lever Not Included - Reference Lever Required Accessory |
| 电路 | 1NC 1NO SPDT Snap Action, Double Break |
| 额定电流 | 10 A (Thermal) |
| 电源电压 | 600 Vac and 250 Vdc max. |
| 端接类型 | 0.5 in - 14NPT Conduit |
| 房屋类型 | HDLS Non Plug-in |
| 系列名称 | HDLS |
| 密封 | NEMA 1, 3, 4, 4X, 6, 6P, 12, 13 |
| UL文件＃ | E37138 |
| 评论 | Silver Contacts |
| 代理审批和标准 | UL, CE, CSA, CCC. EN60947-1, EN60947-5-1 |
| UNSPSC代码 | 39122213 |
| UNSPSC商品 | 39122213 Limit Switches |
| 密封 | Industrial |
| 触点材料 | Silver |
| 系列 | LSA |
| 端接样式 | Screw Terminal |
| 开关功能 | On-Mom |
| 额定电压 - 交流 | 120V |
| 电路 | SPDT-DB |
| 额定电流 | 10A (AC), 800mA (DC) |
| 侵入保护 | * |
| 额定电压 - 直流 | 115V |
| 操作力，扭矩 | 4 in-lb |
