Honeywell

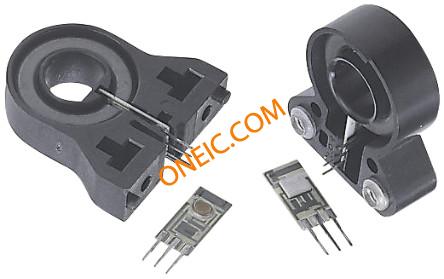

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Board Mount Current Sensors |
| RoHS | RoHS Compliant |
| 额定电流 | 57 A |
| 感应器/传感器类型 | Open Loop |
| 电源电压 | 8 VDC to 16 VDC |
| 响应时间 | 3 us |
| 工作温度 | - 25 C to + 85 C |
| 工厂包装数量 | 50 |
| 类型 | Inductive Analog Current Sensor |
| 典型工作电源电压 | 9|12|15 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| Maximum Sensing Current | 57 |
| Package Height | 35.56(Max) |
| 安装 | Through Hole |
| 模块/集成电路分类 | Module |
| 感应电流类型 | AC|DC |
| 典型响应时间 | 3 |
| 最大工作电源电压 | 16 |
| Package Width | 10.41(Max) |
| PCB | 3 |
| Package Length | 34.29(Max) |
| 最低工作温度 | -25 |
| 最低工作电源电压 | 8 |
| 引脚数 | 3 |
| eurohs | Compliant |

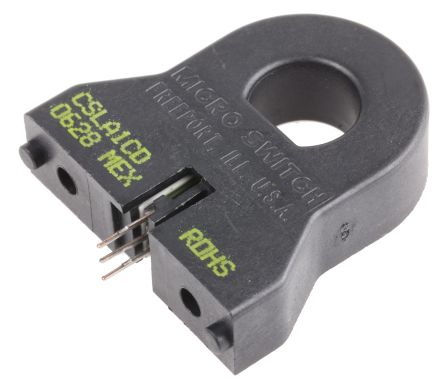

| 匹配代码 | CSLA1CD |
| VCC （分钟） | 8V |
| 包装 | PCB |
| 单位包 | 50 |
| 标准的提前期 | 12 weeks |
| 最小起订量 | 100 |
| VCC （最大） | 16V |
| 顶（最大） | 85°C |
| I额定（分钟） | -57A |
| ICC | 19mA |
| 顶（分钟） | -25°C |
| I额定（最大） | 57A |
| 汽车 | NO |
| 无铅Defin | RoHS-conform |
| 偏移电压 | Vcc/2 ± 10 % |
| 感应电流范围 | ± 57 A |
| 系列名称 | CSLA |
| 封装形式 | PCB Bottom Mount |
| 工作温度范围 | -25 °C to 85 °C [-13 °F to 185 °F] |
| UNSPSC商品 | 411121 Transducers |
| 输出类型 | Voltage |
| 引脚风格 | 3 pin |
| UNSPSC代码 | 411121 |
| 失调漂移（ ％ °C ） | ± 0.05 |
| 感应电流类型 | ac or dc |
| 存储温度范围 | -40 °C to 100°C [-40 °F to 212 °F] |
| 电源电流 | 19 mA max. |
| 灵敏度 | 49.6 mV N* ± 5.8 mV N* @ 12 Vdc |
| 子类别 | Current Sensors |
| 交货期 | 56 Days |
| 封装 | Bulk |
| 传感器类型 | Open Loop Hall Effect |
| 安装类型 | Through Hole |
| 输出 | Linear Voltage |
| 极化方式 | Bidirectional |
| 电流 - 电源 | 19mA |
| 电压 - 电源 | 8 V ~ 16 V |
| 标准包装 | 50 |
| 电流 - 感应 | ±57A |
| 封装/外壳 | Module, Single Pass Through |
| RoHS指令 | Lead free / RoHS Compliant |
| Input Current Range | 0 → 57 A |
| 最大电缆直径 | 10.9mm |
| 最高工作温度 | +85°C |
| 最低工作温度 | -25°C |
| 整体深度 | 10.4mm |
| 总高度 | 35.6mm |
| 总宽 | 34.3mm |
| 热漂移 | ±0.05%/°C |
| BodyStyle | BoardMount |
| Brand/Series | CSSeries |
| Current,Supply | 19mA |
| 功能 | Current |
| 长度 | 1.35in.(Max.) |
| Length,Lead | 0.06in.(Max.) |
| MountingType | PCB |
| OutputType | Current |
| PrimaryType | Current |
| Range,Measurement | 57A |
| SensingMode | LOHET |
| SensorType | Current |
| 技术 | Inductive |
| Temperature,Operating,Maximum | 85°C |
| Temperature,Range | -25to85°C |
| 端子 | 3-WireConnector |
| Voltage,Range | 8-16V |
| Voltage,Supply | 8-16VDC |
| 宽度 | 0.41in.(Max.) |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
