Honeywell

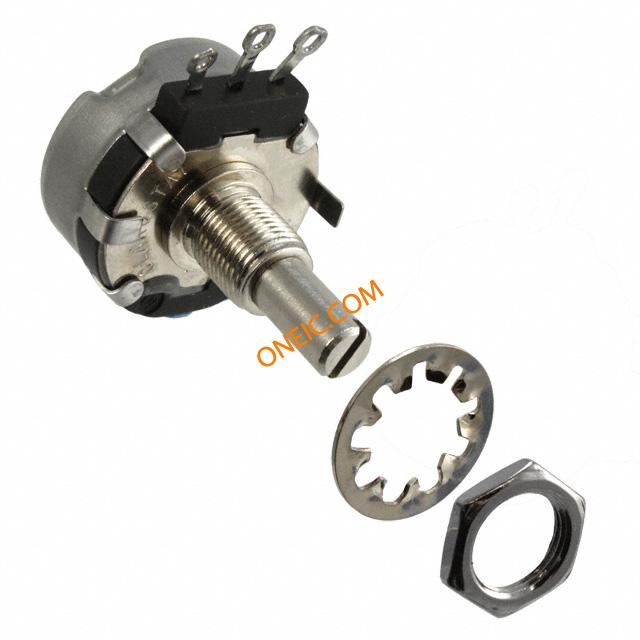

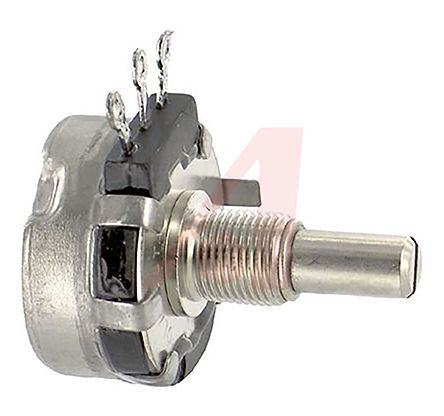

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Potentiometers |
| RoHS | No |
| 产品 | Potentiometer |
| 安装风格 | Panel |
| 锥度 | Linear |
| 电阻 | 100 Ohms |
| 元素类型 | Conductive Plastic |
| 轴类型 | Slotted |
| 端接类型 | Solder Lug |
| 额定功率 | 2 W |
| 容差 | 10 % |
| 工作温度范围 | - 40 C to + 120 C |
| 系列 | 53 |
| 轴直径 | 6.35 mm |
| 轴长度 | 22.23 mm |
| 零件号别名 | RV4NAYSD101A |
| 电阻值 | 100 |
| 欧盟RoHS指令 | Not Compliant |
| 产品厚度 | 27.78 |
| 技术 | Conductive Plastic |
| 产品长度 | 36.52 |
| 产品高度 | 36.12 |
| 额定功率 | 2 |
| 类型 | Potentiometer |
| 轴直径 | 6.35 |
| 安装 | Panel Mount |
| 圈数 | 1(Elec)|1(Mech) |
| 电阻（欧姆） | 100 |
| 促动器长度 | 0.875" (22.23mm) |
| 安装类型 | Panel Mount |
| 圈数 | Single |
| 尺寸 - 主体 | Round - 1.094" Dia x 0.563" L (27.78mm x 14.29mm) |
| 封装 | Bulk |
| 电阻材料 | Conductive Plastic |
| 功率（瓦特） | 2W |
| 促动器直径 | 0.250" (6.35mm) |
| 调节型 | Side Adjustment |
| 执行器类型 | Slotted Shaft |
| 标准包装 | 100 |
| 回转 | 312° |
| 其他名称 | RV4N101 |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作温度范围 | -55C to 120C |
| 弧度硬化 | No |
| 故障率 | Not Required |
| 公差（ +或 - ） | 10% |
| 产品长度（mm ） | 36.52 mm |
| 产品厚度（毫米） | Not Required mm |
| 产品高度（mm ） | Not Required mm |
| 轴直径（mm ） | 6.35 mm |
| 产品直径（mm ） | Not Required mm |
| 军用标准 | Not Required |
| 标准包装 | 100 |
| Angle,Mechanical | 312° |
| Diameter,Shaft | 0.25" |
| 外形尺寸 | 1.094"Dia×0.56"L |
| 线性 | ±5% |
| Material,Element | ConductivePlastic |
| MountingType | Panel |
| NumberofTurns | 1 |
| Power,Rating | 2W |
| RotationalLife | 25000Cycles |
| Temperature,Operating,Maximum | +120°C |
| Temperature,Operating,Minimum | -55°C |
| 端子 | Lug |
| 电位器类型 | Industrial |
| 终端 | Solder lug |
| 电阻值 | 100 Ohm |
| 电阻公差 | ± 10 % |
| 衬套螺纹 | 9,53 mm [0.375 in] x 32 NEF-2A |
| 套管长度 | 9,53 mm [0.375 in] |
| 衬套类型 | Standard |
| Shaft Ending | Slotted |
| Body | 27.8 mm [1.094 in] diameter max. except at terminal standoff |
| Electrical Taper | Linear |
| 工作温度 | -55 °C to 120 °C [-67 °F to 248 °F] |
| 工作电压（最大值） | 500 V |
| 旋转寿命 | 25000 cycles |
| Mechanical Rotation | 312° |
| 系列名称 | 53 |
| UNSPSC代码 | 41113633 |
| UNSPSC商品 | 41113633 Potentiometers |
| 调节类型 | Side Adjustment |
| 系列 | 53C |
| 端接样式 | Solder Lug |
| 容差 | ±10% |
| 电阻 (Ω) | 100 |
| 电阻材料 | Conductive Plastic |
| 圈数 | Single |
| 旋转 | 312° |
| 致动器直径 | 0.250" (6.35mm) |
| 尺寸 - 本体 | Round - 1.094" Dia x 0.563" L (27.78mm x 14.29mm) |
| 致动器类型 | Slotted Shaft |
| 功率 (W) | 2W |
| 致动器长度 | 0.875" (22.23mm) |
| 最高工作温度 | +120°C |
| 额定功率 | 2W |
| 安装类型 | 面板安装 |
| 电位器类型 | 线性 |
| 接端样式 | 焊片 |
| 最低工作温度 | -55°C |
| Board Level Components | Y |
| 直径 | 27.8mm |
| 轴直径 | 6.35 mm |
| 最大电阻 | 100Ω |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
