Honeywell

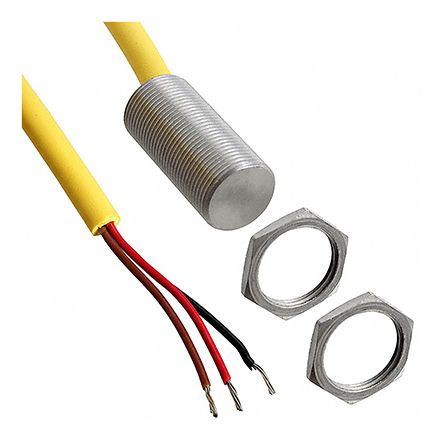

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Industrial Hall Effect / Magnetic Sensors |
| RoHS | RoHS Compliant |
| 操作高斯 | 495 G |
| 工作电源电压 | 4.5 V to 24 V |
| 额定电流 | 10 mA |
| 安装风格 | Bracket |
| 最高工作温度 | 100 C |
| 最低工作温度 | - 40 C |
| 最大输出电流 | 20 mA |
| 工厂包装数量 | 5 |
| 典型工作电源电压 | 1.8|2.5|3.3|5|9|12|15|18|24 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 100 |
| Typical Magnetic Sensor Hysteresis | 35 |
| 最低工作温度 | -40 |
| 安装 | Panel |
| Minimum Magnetic Sensor Release Point | 200 |
| 最大输出电流 | 40 |
| Maximum Magnetic Sensor Operating Point | 495 |
| PCB | 3 |
| Package Length | 25.4 |
| 最大工作电源电压 | 25 |
| 磁性类型 | Unipolar |
| 最低工作电源电压 | -1 |
| 引脚数 | 3 |
| 铅形状 | Cable |
| 杠杆类型 | N/A |
| 工作温度 | -40 °C to 100 °C [-40 °F to 212 °F] |
| 电源电压 | 4.5 Vdc to 24.0 Vdc |
| 开关时间下降（ 90 ％至10 ％ ） | 0.5 µs max. |
| 包装QuantityType | N/A |
| 释放点 | 20,0 mT [200 G] min. |
| 输出类型 | Sink |
| 探头长度 | 25,4 mm [1 in] |
| 包装类型 | Metal Cylindrical |
| 开关时间上升（ 10 ％ 〜90 ％ ） | 1.5 µs max. |
| 产品类型 | Hall-Effect Digital Position Sensor |
| 晶体管州 | N/A |
| 储存温度 | -40 °C to 100 °C [-40 °F to 212 °F] |
| 操作点（ OP ） | 49,5 mT [495 G] max. |
| 差 | 3.5 mT [35 G] min. |
| 泄漏电流 | 20 µA |
| 密封 | NEMA 3, 3R, 3S, 4, 12, 13 |
| 输出电流 | 20 mA max. |
| 系列名称 | 103SR |
| 灵敏度 | N/A |
| 磁刺激类型 | Unipolar |
| 输出电压 | 0.4 Vdc max. (Operated) |
| 端接类型 | 3 m [118 in] Cable |
| 电源电流 | 10 mA (max. @ 25 °C) |
| 可用性 | Global |
| 子类别 | Hall Effect Sensor |
| 交货期 | 84 Days |
| 功能 | Switch |
| 必须的操作 | 49.5mT |
| 类型 | Hall Effect |
| 端接类型 | Cable |
| 电压 - 电源 | 4.5 V ~ 24 V |
| 标准包装 | 5 |
| 必须的释放 | 20mT |
| 执行器材质 | Aluminum |
| 封装/外壳 | Cylinder, Threaded |
| RoHS指令 | Lead free / RoHS Compliant |
| Unit Packaging-Net Weight | 7.5 G |
| Unit Packaging-Height | 0.469 MM |
| Unit Packaging-Width | 0.469 MM |
| Unit Packaging-Length | 25.4 MM |
| Static Sensitive | Yes |
| RoHS Compliant | Compliant |
| 产品线 | Magnetic Sensors |
| HTS Code | 8543704000 |
| UPC Code | 78454900323 |
| Country of Origin | MX |
| WEEE Compliance | 4 |
| 电源电压 | 4.5 → 24 V 直流 |
| 最高工作温度 | +100°C |
| 安装样式 | 面板安装 |
| 最低工作温度 | -40°C |
| 最大直流电压 | 0.4V |
| 切换电流 | 20 mA |
| 长度 | 25.4mm |
| 主体样式 | 柱体 |
| 外壳材料 | 铝 |
| 输出类型 | NPN |
| 接端类型 | 导线 |
| 尺寸 | 25.4（长度）mm |
