texas instruments

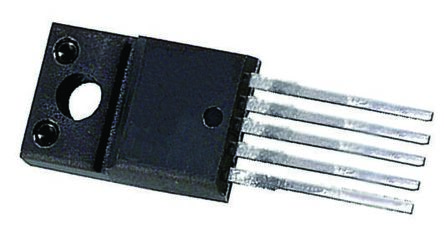

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 5TO-220 |
| 极性 | Positive |
| 输出数 | 1 |
| 最小输入电压 | 2.8 V |
| 最大输入电压 | 9 V |
| 最大输出电流 | 3 A |
| 输出电压 | 1.22 to 8.5 V |
| 典型漏失电压@电流 | 0.4@3A|0.2@1500mA|0.05@10mA V |
| 准确性 | ±2.5 % |
| 线路调整 | 3 mV |
| 负载调整率 | 5 mV |
| 最大静态电流 | 0.65 mA |
| 工作温度 | 0 to 70 °C |
| 安装 | Through Hole |
| 输出类型 | Adjustable |
| 标准包装 | Rail / Tube |
| 典型漏失电压@电流 | 0.4@3A|0.2@1500mA|0.05@10mA |
| 包装宽度 | 4.58 |
| 最小输入电压 | 2.8 |
| PCB | 5 |
| 筛选等级 | Commercial |
| 类型 | LDO |
| 欧盟RoHS指令 | Compliant |
| 最低工作温度 | 0 |
| 供应商封装形式 | TO-220 |
| 标准包装名称 | TO-220 |
| 最高工作温度 | 70 |
| 包装长度 | 10.16 |
| 特殊功能 | Short Circuit Protection|Thermal ... |
| 引脚数 | 5 |
| Maximum Dropout Voltage @ Current | 0.6@3A|0.45@1500mA|0.15@10mA |
| 最大静态电流 | 0.65 |
| 包装高度 | 8.51 |
| 输出电压 | 1.22 to 8.5 |
| 封装 | Tube |
| 最大输出电流 | 3 |
| 准确性 | ±2.5 |
| 标签 | Tab |
| 最大输入电压 | 9 |
| 铅形状 | Through Hole |
| 稳压器拓扑结构 | Positive Adjustable |
| 安装类型 | Through Hole |
| 稳压器数量 | 1 |
| 电流 - 限制（最小） | 4A |
| 供应商设备封装 | TO-220-5 |
| 电压 - 输出 | 1.22 V ~ 8.5 V |
| 电压 - 压降（标准） | 0.4V @ 3A |
| 电流 - 输出 | 3A (Max) |
| 封装/外壳 | TO-220-5 |
| 电压 - 电压 | 2.8 V ~ 9 V |
| 其他名称 | 296-8158-5 |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 10.16 x 4.58 x 8.51mm |
| 身高 | 8.51mm |
| 长度 | 10.16mm |
| 最高工作温度 | +70 °C |
| 最低工作温度 | 0 °C |
| 包装类型 | TO-220 |
| 静态电流 | |
| 宽度 | 4.58mm |
| 工厂包装数量 | 50 |
| 电压调节精度 | 2.5 % |
| 产品种类 | LDO Voltage Regulators |
| 单位重量 | 0.068079 oz |
| 最大输入电压 | 9 V |
| 漏失电压 - 最大 | 0.6 V at 3 A |
| RoHS | RoHS Compliant |
| 输入电压最小 | + 2.8 V |
| 输出电流 | 3 A |
| 系列 | UCC383-ADJ |
| 安装风格 | Through Hole |
| 输入偏置电流 - 最大 | 0.4 mA |
| 工作温度范围 | 0C to 70C |
| 稳压器输出类型 | Adjustable |
| 电压稳压器类型 | Linear |
| 极性类型 | Positive |
| Output Voltage Accuracy | �2.5 % |
| 工作温度分类 | Commercial |
| 输入电压 | 9 V |
| 输入电压（最小值） | 2.8 V |
| 静态电流（最大值） | 0.65 mA |
| 拓扑结构 | LDO |
| 弧度硬化 | No |
| Status | ACTIVE |
| Replaced By | |
| Temp (oC) | 0 to 70 |
| Package | Pins | TO-220 (KC) | 5 |
| Device Marking | View |
| Package QTY | Carrier | 50 | TUBE |
| New Flag | |
| Functional Diagram | |
| Iout2 | |
| HiRel | |
| Fixed Output Options | |
| 输出电压 | 8.5 |
| Package Group | DDPAK/TO-263 TO-220 |
| Output Options | Adjustable Output |
| Reference Design | |
| 附加功能 | Overcurrent Protection Reverse Current Protection Thermal Shutdown |
| 工作温度范围 | 0 to 70 |
| Output Capacitor Type | Non-Ceramic |
| Iout | 3 |
| Datasheet | SLUS215B |
| Vout2 | |
| 噪音 | |
| Vdo | 400 |
| Rating | Catalog |
| TI Design | |
| Iq | 0.4 |
| PSRR @ 100KHz | 18 |
| Vin | 9 |
| Regulated Outputs | 1 |
| 最大输出电流 | 3A |
| 输出数目 | 1 |
| 精确度 | ±2.5% |
| 最高工作温度 | +70 °C |
| 安装类型 | 通孔 |
| 引脚数目 | 5 |
| 高度 | 8.51mm |
| 最低工作温度 | 0 °C |
| 负荷调节 | 5 mV |
| 宽度 | 4.58mm |
| 封装类型 | TO-220 |
| 最小输入电压 | 2.8 V |
| 线路调节 | 3 mV |
| 长度 | 10.16mm |
| 输出电压 | 1.22 → 8.5 V |
| 输出类型 | 可调整的 |
| 最大输入电压 | 9 V |
| 尺寸 | 10.16 x 4.58 x 8.51mm |
| Ib - Input Bias Current | 400 uA |
| 品牌 | Texas Instruments |
| 漏失电压 | 400 mV |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
