texas instruments

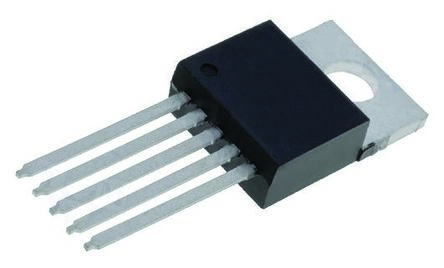

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 5TO-220 |
| 驱动器类型 | High Speed |
| 驱动程序配置 | Inverting|Non-Inverting |
| 输出数 | 1 |
| 最大工作电源电压 | 18 V |
| 最低工作电源电压 | 4.7 V |
| 峰值输出电流 | 6 A |
| 最大功率耗散 | 3000 mW |
| 输入逻辑相容性 | CMOS |
| 最大上升时间 | 70 ns |
| 最大下降时间 | 80 ns |
| 最大电源电流 | 35 mA |
| 工作温度 | -40 to 85 °C |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| Package Width | 4.58 |
| PCB | 5 |
| 筛选等级 | Industrial |
| 最大功率耗散 | 3000 |
| 欧盟RoHS指令 | Compliant |
| 最大下降时间 | 80 |
| 最低工作温度 | -40 |
| 峰值输出电流 | 6 |
| 供应商封装形式 | TO-220 |
| 标准包装名称 | TO-220 |
| 最高工作温度 | 85 |
| Package Length | 10.16 |
| 最低工作电源电压 | 4.7 |
| 引脚数 | 5 |
| 最大传播延迟时间 | 30 |
| Package Height | 8.51 |
| 驱动器数 | 1 |
| 标签 | Tab |
| 最大工作电源电压 | 18 |
| 最大上升时间 | 70 |
| 铅形状 | Through Hole |
| 安装类型 | Through Hole |
| 配置数 | 1 |
| 供应商设备封装 | TO-220-5 |
| 封装 | Tube |
| 电压 - 电源 | 4.7 V ~ 18 V |
| 输入类型 | Inverting and Non-Inverting |
| 封装/外壳 | TO-220-5 |
| 配置 | Low-Side |
| 电流 - 峰值 | 6A |
| 延迟时间 | 30ns |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 10.16 x 4.58 x 8.51mm |
| 身高 | 8.51mm |
| 长度 | 10.16mm |
| 最高工作温度 | +85 °C |
| 最低工作温度 | -40 °C |
| 包装类型 | TO-220 |
| 宽度 | 4.58mm |
| 工厂包装数量 | 50 |
| 产品种类 | Gate Drivers |
| 单位重量 | 0.068079 oz |
| RoHS | RoHS Compliant |
| 安装风格 | Through Hole |
| 系列 | UC2710 |
| 电源电流 | 35 mA |
| 电源电压 - 最小 | 4.7 V |
| 类型 | High Speed |
| 上升时间 | 70 ns |
| 下降时间 | 80 ns |
| 输入逻辑电平 | CMOS |
| 功率耗散 | 3 W |
| 工作温度范围 | -40C to 85C |
| 传播延迟时间 | 30 ns |
| 工作温度分类 | Industrial |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 15 V |
| 工作电源电压（最小值） | 4.7 V |
| 工作电源电压（最大值） | 18 V |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | TO-220 (KC) | 5 |
| Device Marking | View |
| Package QTY | Carrier | 50 | TUBE |
| 工作电源电流 | |
| New Flag | |
| Functional Diagram | |
| 控制方式 | |
| UVLO Thresholds On/Off | |
| HiRel | |
| 输出电压 | |
| Operating Supply | |
| Package Group | PDIP TO-220 |
| Reference Design | |
| 拓扑结构 | |
| 占空比 | |
| 工作温度范围 | -40 to 85 |
| Datasheet | SLUS324 |
| 特殊功能 | |
| Startup Current | |
| Rating | Catalog |
| TI Design | |
| 输出电流 | |
| Vin | |
| 频率 | |
| 输出数目 | 1 |
| 输入逻辑兼容性 | CMOS |
| 最高工作温度 | +85 °C |
| 安装类型 | 通孔 |
| 最大工作电源电压 | 18 V |
| 高度 | 8.51mm |
| 最低工作温度 | -40 °C |
| 最小工作电源电压 | 4.7 V |
| 宽度 | 4.58mm |
| 封装类型 | TO-220 |
| 驱动器配置 | 反相，非反相 |
| 引脚数目 | 5 |
| 长度 | 10.16mm |
| 驱动器数目 | 1 |
| 尺寸 | 10.16 x 4.58 x 8.51mm |
| 驱动器类型 | 高速 |
| 峰值输出电流 | 6A |
| 工作电源电压 | 4.7 V to 18 V |
| 品牌 | Texas Instruments |
| 电源电压 - 最大 | 18 V |
| 逻辑类型 | CMOS |
| Pd - Power Dissipation | 3000 mW |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
