texas instruments

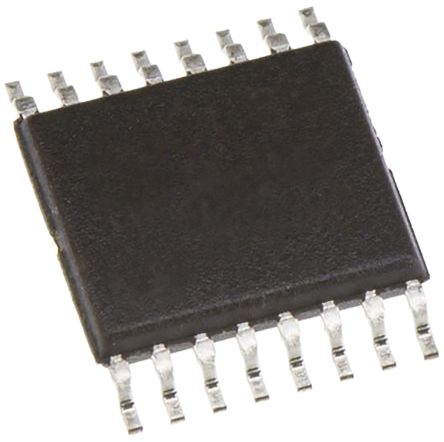

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 16TSSOP |
| 数据传输拓扑 | Point-to-Point |
| 接口标准 | EIA/TIA-232-F|RS-232|V.28 |
| 数据传输速率 | 250 Kbps |
| 功能 | Line Transmitter/Receiver |
| 变送器数 | 1 |
| 发射信号类型 | Single-Ended |
| 变送器通讯方式 | RS-232 |
| 驱动方式 | 3-State |
| 典型的单电源电压 | 3.3|5 V |
| 标准包装 | Rail / Tube |
| 典型的单电源电压 | 3.3|5 |
| 安装 | Surface Mount |
| Package Width | 4.5(Max) |
| PCB | 16 |
| 筛选等级 | Industrial |
| 欧盟RoHS指令 | Compliant |
| 最大电源电流 | 1 |
| 电源类型 | Single |
| 收发器数量 | 1 |
| 最低工作温度 | -40 |
| 供应商封装形式 | TSSOP |
| 标准包装名称 | TSSOP |
| 接收机信号类型 | Single-Ended |
| 最高工作温度 | 85 |
| 最大单电源电压 | 5.5 |
| 接收器数 | 1 |
| Package Length | 5.1(Max) |
| 引脚数 | 16 |
| 最小单电源电压 | 3 |
| Package Height | 1.05(Max) |
| 封装 | Tube |
| 铅形状 | Gull-wing |
| 协议 | RS232 |
| 安装类型 | Surface Mount |
| 复式 | Full |
| 的驱动器/接收器数 | 1/1 |
| 供应商设备封装 | 16-TSSOP |
| 接收器滞后 | 500mV |
| 工作温度 | -40°C ~ 85°C |
| 电压 - 电源 | 3 V ~ 5.5 V |
| 封装/外壳 | 16-TSSOP (0.173", 4.40mm Width) |
| 类型 | Transceiver |
| RoHS指令 | Lead free / RoHS Compliant |
| 封装/外壳 | 16-TSSOP (0.173", 4.40mm Width) |
| 外形尺寸 | 5 x 4.4 x 1.15mm |
| 身高 | 1.15mm |
| 长度 | 5mm |
| 最高工作温度 | +85 °C |
| 最低工作温度 | -40 °C |
| 每个线路驱动器数量 | 1 |
| 每行接收器数 | 1 |
| 包装类型 | TSSOP |
| 宽度 | 4.4mm |
| 工作电源电压 | -0.3 V to 6 V |
| 安装风格 | SMD/SMT |
| 产品种类 | RS-232 Interface IC |
| 工作温度范围 | - 40 C to + 85 C |
| 系列 | TRS3221E |
| 单位重量 | 0.002183 oz |
| 驱动器数 | 1 |
| RoHS | RoHS Compliant |
| 工厂包装数量 | 90 |
| 电源电流 | 1 uA |
| 传播延迟时间ns | 150 ns |
| 接口电路标准1 | EIA/TIA-232-F/RS-232 |
| 工作温度范围 | -40C to 85C |
| 工作温度分类 | Industrial |
| Dual Supply Voltage (Typ) | Not Required V |
| 电源要求 | Single |
| Dual Supply Voltage (Min) | Not Required V |
| 弧度硬化 | No |
| 单电源电压（最小值） | 3 V |
| 单电源电压（最大值） | 5.5 V |
| 单电源电压（典型值） | 3.3/5 V |
| Dual Supply Voltage (Max) | Not Required V |
| 删除 | Compliant |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | TSSOP (PW) | 16 |
| Device Marking | View |
| Package QTY | Carrier | 90 | TUBE |
| IEC-61000-4-2 SUPPORT | IEC-61000-4-2 SUPPORT |
| Functional Diagram | alt_slls792.gif |
| Power Saving Feature | Auto-Powerdown |
| Receivers Per Package | 1 |
| 逻辑电压 | 3.3 |
| HiRel | |
| Package Group | SSOP TSSOP |
| Reference Design | |
| Main Supply Voltage | 3.3 5 |
| ICC | 1 |
| Driver Supply Voltage | |
| Drivers Per Package | 1 |
| Datasheet | SLLS792 |
| Rating | Catalog |
| TI Design | |
| ESD HBM | 15 |
| 接收器数目 | 1 |
| 接口标准 | RS-232 |
| 每线路的接收器数目 | 1 |
| 典型单电源电压 | 3.3 V、5 V |
| 安装类型 | 表面贴装 |
| 每线路的驱动器数目 | 1 |
| 数据速率 | 250kbps |
| 电源类型 | 单 |
| 最低工作温度 | -40°C |
| 高度 | 1.15mm |
| 最高工作温度 | +85°C |
| 宽度 | 4.4mm |
| 封装类型 | TSSOP |
| 接收器信号类型 | 单端 |
| 引脚数目 | 16 |
| 长度 | 5mm |
| 发送器信号类型 | 单端 |
| 尺寸 | 5 x 4.4 x 1.15mm |
| 发送器数目 | 1 |
| 产品 | RS-232 Transceivers |
| 工作电源电流 | 1 mA |
| 品牌 | Texas Instruments |
| 电源电压 - 最大 | 5.5 V |
| 传播延迟时间 | 150 ns |
| 电源电压 - 最小 | 3 V |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
