texas instruments

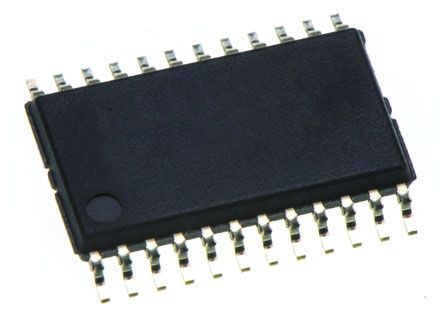

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 24HTSSOP EP |
| 极性 | Positive |
| 输出数 | 2 |
| 最小输入电压 | 2.7 V |
| 最大输入电压 | 6 V |
| 最大输出电流 | 1|2 A |
| 输出电压 | 1.22 to 5.5 V |
| 最大功率耗散 | 4115 mW |
| 典型漏失电压@电流 | 0.16@1A V |
| 准确性 | ±2 % |
| 线路调整 | 0.01(Typ) %V |
| 负载调整率 | 1(Typ) mV |
| 最大静态电流 | 0.25 mA |
| 参考电压 | 1.224(Typ) V |
| 工作温度 | -40 to 125 °C |
| 安装 | Surface Mount |
| 输出类型 | Adjustable |
| 标准包装 | Rail / Tube |
| 典型漏失电压@电流 | 0.16@1A |
| Package Width | 4.5(Max) |
| PCB | 24 |
| 最小输入电压 | 2.7 |
| 最大功率耗散 | 4115 |
| 类型 | LDO |
| 欧盟RoHS指令 | Compliant |
| 最低工作温度 | -40 |
| 供应商封装形式 | HTSSOP EP |
| 标准包装名称 | TSSOP |
| 最高工作温度 | 125 |
| Package Length | 7.9(Max) |
| 特殊功能 | Good Power Signal|Thermal Shutdow... |
| 引脚数 | 24 |
| Maximum Dropout Voltage @ Current | 0.25@1A |
| 最大静态电流 | 0.25 |
| Package Height | 1.05(Max) |
| 输出电压 | 1.22 to 5.5 |
| 封装 | Tube |
| 最大输出电流 | 1|2 |
| 准确性 | ±2 |
| 最大输入电压 | 6 |
| 铅形状 | Gull-wing |
| 稳压器拓扑结构 | Positive Adjustable |
| 安装类型 | Surface Mount |
| 稳压器数量 | 2 |
| 供应商设备封装 | 24-HTSSOP |
| 电压 - 输出 | 1.22 V ~ 5.5 V |
| 电压 - 压降（标准） | 0.16V @ 1A, - |
| 电流 - 输出 | 1A (Max), 2A (Max) |
| 封装/外壳 | 24-TSSOP (0.173", 4.40mm Width) Exposed Pad |
| 电压 - 电压 | 2.7 V ~ 6 V |
| 其他名称 | 296-8021-5 |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 60 |
| 电压调节精度 | 2 % |
| 产品种类 | LDO Voltage Regulators |
| 单位重量 | 0.003460 oz |
| 最高工作温度 | + 125 C |
| 输入偏置电流 - 最大 | 0.185 mA |
| 最大输入电压 | 6 V |
| 漏失电压 - 最大 | 0.25 V at 1 A |
| RoHS | RoHS Compliant |
| 输入电压最小 | + 2.7 V |
| 输出电流 | 1 A, 2 A |
| 系列 | TPS70302 |
| 安装风格 | SMD/SMT |
| 最低工作温度 | - 40 C |
| 功率耗散 | 4115 W |
| 工作温度范围 | -40C to 125C |
| 稳压器输出类型 | Adjustable |
| 电压稳压器类型 | Linear |
| 包装类型 | HTSSOP EP |
| 极性类型 | Positive |
| Output Voltage Accuracy | �2 % |
| 工作温度分类 | Automotive |
| 输入电压（最大值） | 6 V |
| 输入电压（最小值） | 2.7 V |
| 静态电流（最大值） | 0.25 mA |
| 拓扑结构 | LDO |
| 弧度硬化 | No |
| 漏失电压@电流（典型值） | 0.16@1A |
| 漏失电压@电流（最大） | 0.25@1A |
| 输入电压 | 6 V |
| Input Voltage Max | :6V |
| Input Voltage Min | :2.7V |
| No. of Outputs | :2 |
| Voltage Regulator Case Style | :TSSOP |
| No. of Pins | :24 |
| Output Current - Output 1 | :1A |
| Output Current - Output 2 | :2A |
| Output Voltage - Output 1 | :5.5V |
| Output Voltage - Output 2 | :5.5V |
| Dropout Voltage Vdo | :160mV |
| MSL | :MSL 2 - 1 year |
| SVHC | :No SVHC (20-Jun-2013) |
| Accuracy % | :2% |
| Operating Temperature Max | :125°C |
| Operating Temperature Min | :-40°C |
| Output Voltage Adjustable Range | :1.22V to 5.5V |
| 端接类型 | :SMD |
| Weight (kg) | 0.0001 |
| Tariff No. | 85411000 |
| Status | ACTIVE |
| Temp (oC) | -40 to 125 |
| Package | Pins | HTSSOP (PWP) | 24 |
| Device Marking | View |
| Package QTY | Carrier | 60 | TUBE |
| New Flag | |
| Functional Diagram | alt_slvs285h.gif |
| Iout2 | 2 |
| HiRel | |
| Fixed Output Options | |
| 输出电压 | 5.5 |
| Package Group | HTSSOP |
| Output Options | Adjustable Output |
| Reference Design | |
| 附加功能 | Enable Output Discharge Overcurrent Protection Power Good Sequencing and Monitoring Thermal Shutdown |
| 工作温度范围 | -40 to 125 |
| Output Capacitor Type | Ceramic Non-Ceramic |
| Iout | 1 |
| Datasheet | SLVS285H |
| Vout2 | 1.2 |
| 噪音 | 78 |
| Vdo | 160 |
| Rating | Catalog |
| TI Design | |
| Iq | 0.18 |
| PSRR @ 100KHz | 22 |
| Vin | 6 |
| Regulated Outputs | 2 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
