texas instruments

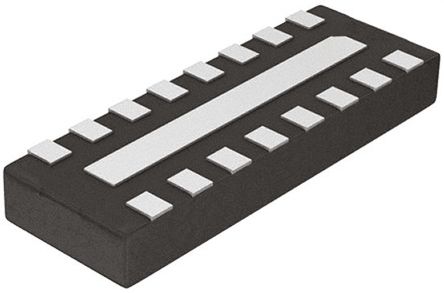

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 家庭 | TPD8F003 |
| 类型 | 8 Channel EMI Filter and Integrated ESD Protection |
| 最大衰减 | >25 dB |
| 端子 | Flat Style |
| 最低工作温度 | -40 °C |
| 最高工作温度 | 85 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 产品种类 | EMI Filters |
| RoHS | RoHS Compliant |
| 电容 | 8.5 pF |
| 端接类型 | Solder Pad |
| 工作温度范围 | - 40 C to + 85 C |
| 系列 | TPD8F003 |
| 封装/外壳 | WSON-12 |
| 封装 | Reel |
| 工厂包装数量 | 3000 |
| 产品长度 | 3.4 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 产品厚度 | 1.45 |
| 产品高度 | 0.8 |
| 最大衰减 | >25 |
| 最低工作温度 | -40 |
| 中心/截止频率 | 200MHz (Cutoff) |
| 尺寸/尺寸 | 0.130" L x 0.053" W (3.30mm x 1.35mm) |
| ESD保护 | Yes |
| 技术 | RC (Pi) |
| 衰减值 | 25dB @ 1GHz |
| 身高 | 0.031" (0.80mm) |
| 应用范围 | Data Lines for Mobile Devices |
| 工作温度 | -40°C ~ 85°C |
| 通道数 | 8 |
| 滤波器阶数 | 2nd |
| 电阻 - 通道（欧姆） | 100 |
| 值 | R = 100 Ohms, C = 17pF (Total) |
| 其他名称 | 296-25803-2 |
| 封装/外壳 | 16-WFDFN Exposed Pad |
| RoHS指令 | Lead free / RoHS Compliant |
| 频率范围 | 1 GHz |
| 表壳厚度 | 0.8 mm |
| 电路类型 | RC (Pi) Filter |
| 电阻 | 100 Ohms |
| 产品 | EMI Network Filter Arrays |
| 表壳长度 | 3.3 mm |
| 表壳宽度 | 1.35 mm |
| 元件数 | 16 |
| 截止频率 | 200 MHz |
| 工作温度范围 | -40C to 85C |
| 安装风格 | Surface Mount |
| 工作温度最高摄氏度。 | 85C |
| 工作温度敏度。 | -40C |
| 产品高度（mm ） | 0.8 mm |
| 产品长度（mm ） | 3.4 mm |
| 产品厚度（毫米） | 1.45 mm |
| IC Function | :- |
| Brief Features | :- |
| Supply Voltage Max | :6V |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| Digital IC Case Style | :SON |
| No. of Pins | :16 |
| MSL | :MSL 1 - Unlimited |
| Weight (kg) | 0 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | WSON (DQD) | 16 |
| Device Marking | View |
| Package QTY | Carrier | 3000 | LARGE T&R |
| Bi-/Uni-Directional | Uni-Directional |
| New Flag | |
| Functional Diagram | fbd_slls907e.gif |
| IEC 61000-4-2 Air-Gap | 20 |
| Package Group | WSON |
| Reference Design | |
| 接口 | LCD Display Memory/SIM Card |
| IEC 61000-4-2 Contact | 12 |
| 钳位电压 | 15 |
| IO Leakage Current | |
| Datasheet | SLLS907E |
| 特殊功能 | EMI Filter |
| Rating | Catalog |
| TI Design | |
| IO Capacitance | 17 |
| 击穿电压 | 6 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
