texas instruments

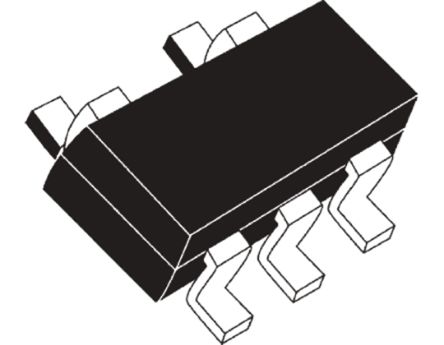

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 5SC-70 |
| 极性 | Positive |
| 输出数 | 1 |
| 最小输入电压 | 2 V |
| 最大输入电压 | 5.5 V |
| 最大输出电流 | 0.2 A |
| 输出电压 | 3 V |
| 最大功率耗散 | 320 mW |
| 准确性 | ±2 % |
| 负载调整率 | 1(Typ) mV |
| 工作温度 | -40 to 125 °C |
| 安装 | Surface Mount |
| 输出类型 | Fixed |
| 标准包装 | Tape & Reel |
| Package Width | 1.4(Max) |
| PCB | 5 |
| 最小输入电压 | 2 |
| 最大功率耗散 | 320 |
| 类型 | LDO |
| 欧盟RoHS指令 | Compliant |
| 最低工作温度 | -40 |
| 供应商封装形式 | SC-70 |
| 标准包装名称 | SOT-323 |
| 最高工作温度 | 125 |
| 线路调整 | 1mV(Typ) |
| Package Length | 2.15(Max) |
| 特殊功能 | Current Limit|Thermal Shutdown Pr... |
| 引脚数 | 5 |
| Package Height | 1(Max) |
| 输出电压 | 3 |
| 封装 | Tape and Reel |
| 最大输出电流 | 0.2 |
| 准确性 | ±2 |
| 最大输入电压 | 5.5 |
| 铅形状 | Gull-wing |
| 稳压器拓扑结构 | Positive Fixed |
| 安装类型 | Surface Mount |
| 稳压器数量 | 1 |
| 电流 - 限制（最小） | 220mA |
| 供应商设备封装 | SC-70-5 |
| 电压 - 输出 | 3V |
| 电流 - 输出 | 200mA (Max) |
| 封装/外壳 | 6-TSSOP (5 Lead), SC-88A, SOT-353 |
| 电压 - 电压 | Up to 5.5V |
| 其他名称 | 296-25273-2 |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 250 |
| 电压调节精度 | 2 % |
| 安装风格 | SMD/SMT |
| 产品种类 | LDO Voltage Regulators |
| 最高工作温度 | + 125 C |
| 输出电压公差 | 2 % |
| PSRR /脉动抑制 - 典型值比 | 68 dB |
| 最大输入电压 | 5.5 V |
| 漏失电压 - 最大 | 250 mV |
| RoHS | RoHS Compliant |
| 输入电压最小 | 2 V |
| 输出电流 | 200 mA |
| 系列 | TLV70030 |
| 最低工作温度 | - 40 C |
| Input Voltage Min | :2V |
| Input Voltage Max | :5.5V |
| Output Voltage Nom. | :3V |
| Dropout Voltage Vdo | :175mV |
| Voltage Regulator Case Style | :SC-70 |
| No. of Pins | :5 |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :125°C |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (16-Dec-2013) |
| Accuracy % | :2% |
| No. of Outputs | :1 |
| 工作温度范围 | :-40°C to +125°C |
| Output Current Max | :200mA |
| Output Voltage Min | :0.7V |
| Primary Input Voltage | :5.5V |
| Supply Voltage Max | :5.5V |
| Supply Voltage Min | :2V |
| 端接类型 | :SMD |
| Weight (kg) | 0.000033 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -40 to 125 |
| Package | Pins | SC70 (DCK) | 5 |
| Device Marking | View |
| Package QTY | Carrier | 250 | SMALL T&R |
| New Flag | |
| Functional Diagram | fbd_slvsa00e.gif |
| Iout2 | |
| HiRel | |
| Fixed Output Options | 1.2 1.3 1.5 1.8 1.9 2.2 2.5 2.8 2.9 3 3.1 3.2 3.3 3.6 |
| 输出电压 | 3.6 |
| Package Group | SC70 SOT WSON |
| Output Options | Fixed Output |
| Reference Design | Y |
| 附加功能 | Enable Overcurrent Protection Thermal Shutdown |
| Output Capacitor Type | Ceramic |
| Iout | 0.2 |
| Datasheet | SLVSA00E |
| Vout2 | |
| 噪音 | 48 |
| Vdo | 175 |
| Rating | Catalog |
| TI Design | Y |
| Iq | 0.03 |
| PSRR @ 100KHz | 51 |
| Vin | 5.5 |
| Regulated Outputs | 1 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
