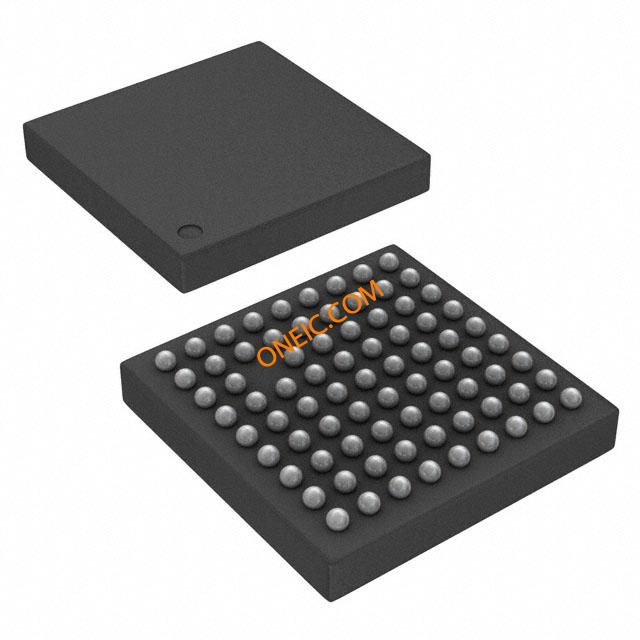

texas instruments
所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 80BGA MICROSTAR JUNIOR |
| ADC / DAC分辨率 | 24 Bit |
| 通道数 | 2ADC /2 DAC |
| 采样速率 | 96 ksps |
| ADC输入端数量 | 6 |
| DAC输出端数量 | 7 |
| DAC的数量 | 2 |
| 工作电源电压 | 3.3 V |
| 类型 | General Purpose |
| 标准包装 | Tape & Reel |
| ADC的数量 | 2 |
| ADC / DAC分辨率 | 24 |
| 安装 | Surface Mount |
| 采样速率 | 96 |
| Package Width | 5.1(Max) |
| PCB | 80 |
| 筛选等级 | Industrial |
| 典型工作电源电压 | 3.3 |
| 欧盟RoHS指令 | Compliant |
| 电源类型 | Analog|Digital |
| 最低工作温度 | -40 |
| 供应商封装形式 | BGA MICROSTAR JUNIOR |
| 标准包装名称 | BGA |
| 最高工作温度 | 85 |
| 接口类型 | Serial (2-Wire, I2C, SPI) |
| Package Length | 5.1(Max) |
| 最低工作电源电压 | 2.7 |
| 引脚数 | 80 |
| Package Height | 0.77(Max) |
| 封装 | Tape and Reel |
| 最大工作电源电压 | 3.6 |
| 铅形状 | Ball |
| 电压 - 电源，模拟2.8 V，3.3 V | 2.7 V ~ 3.6 V |
| 的通道ADC / DAC数 | 2 / 2 |
| 动态范围，标准ADC / DAC （ db）典型值 | 91 / 92 |
| 安装类型 | Surface Mount |
| 数据接口 | PCM Audio Interface |
| 分辨率（位） | 24 b |
| Σ-Δ | Yes |
| 供应商设备封装 | 80-BGA MICROSTAR JUNIOR (5x5) |
| 工作温度 | -40°C ~ 85°C |
| S / N比，标准ADC / DAC （ db）典型值 | 92 / 102 |
| 电压 - 电源，数字1.65 V 〜 2 V | 1.65 V ~ 1.95 V |
| 其他名称 | 296-21655-2 |
| 封装/外壳 | 80-VFBGA |
| RoHS指令 | Lead free / RoHS Compliant |
| 转换速率 | 96 kSPs |
| 产品种类 | Interface - CODECs |
| 最低工作温度 | - 40 C |
| 分辨率 | 24 bit |
| 系列 | TLV320AIC3106 |
| 单位重量 | 0.001937 oz |
| 信噪比 | 102 dB DAC/92 dB ADC |
| 安装风格 | SMD/SMT |
| 封装/外壳 | BGA-80 |
| 工厂包装数量 | 2500 |
| 电源电压 - 最大 | 3.6 V, 1.95 V |
| 电源电压 - 最小 | 2.7 V, 1.525 V |
| 最高工作温度 | + 85 C |
| RoHS | RoHS Compliant |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | BGA MICROSTAR JUNIOR (ZQE) | 80 |
| Device Marking | View |
| Package QTY | Carrier | 2500 | LARGE T&R |
| Digital Audio Interface | L R I2S DSP TDM |
| Speaker Amp Type | |
| Functional Diagram | fbd_slas509f.gif |
| Ground-Centered Outputs | |
| THD+N ADC(Typ) | -88 |
| 功耗 | 14 |
| DAC SNR | 102 |
| # of Digital Audio Interfaces | 1 |
| # ADCs | 2 |
| DACs | 2 |
| ADC SNR | 92 |
| Package Group | BGA MICROSTAR JUNIOR VQFN |
| Speaker Amp Output Power | |
| Reference Design | |
| 控制接口 | SPI I2C |
| 工作温度范围 | -40 to 85 |
| Headphone Driver | Yes |
| Datasheet | SLAS509F |
| THD+N DAC(Typ) | -94 |
| Battery Powered | Battery Powered |
| # Inputs / # Outputs | 10 / 7 |
| Rating | Catalog |
| 附加功能 | 3D EQ Matrix Mixing PLL Alt Audio Int. HS detect |
| TI Design | |
| Speaker Amp Outputs | |
| Line Powered | |
| HP THD+N | |
| 身高 | 0.74 mm |
| SNR - Signal to Noise Ratio | 92 dB ADC/102 dB DAC |
| 产品 | Audio CODECs |
| 品牌 | Texas Instruments |
| 总谐波失真加噪声 | - 89 dB ADC/- 95 dB DAC |
| 长度 | 5 mm |
| 输出功率 | 14 mW |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
