texas instruments

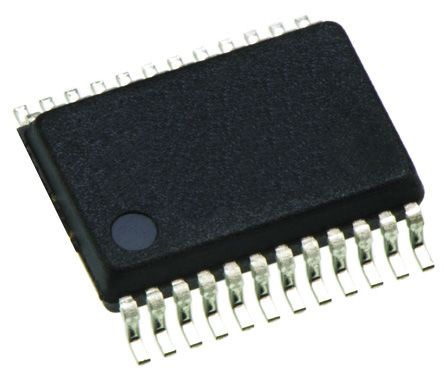

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 24SOP |
| 分辨率 | 8 Bit |
| 采样速率 | 20 Msps |
| 模拟量输入数 | 1 |
| 建筑 | Semiflash |
| 数字接口类型 | Parallel |
| 输入类型 | Voltage |
| 极性输入电压 | Unipolar |
| 信噪比 | 46(Typ) dB |
| 标准包装 | Rail / Tube |
| 产品种类 | Analog to Digital Converters - ADC |
| RoHS | RoHS Compliant |
| 通道数 | 1 |
| 转换速率 | 20 MSPs |
| 信噪比 | 46 dB |
| 接口类型 | Parallel |
| 工作电源电压 | 4.75 V to 5.25 V |
| 最高工作温度 | + 75 C |
| 安装风格 | SMD/SMT |
| 封装/外壳 | SOP-24 |
| 最低工作温度 | - 20 C |
| 转换器数量 | 1 |
| 封装 | Tube |
| 工厂包装数量 | 34 |
| 参考电压 | Internal, External |
| 系列 | TLC5510A |
| ADC的数量 | 1 |
| 典型的单电源电压 | 5 |
| 积分非线性误差 | ±1LSB |
| Package Width | 5.6(Max) |
| 安装 | Surface Mount |
| PCB | 24 |
| 欧盟RoHS指令 | Compliant |
| 差分输入 | No |
| 电压电源 | Analog and Digital |
| 输入电压 | 4V |
| 最低工作温度 | -20 |
| 供应商封装形式 | SOP |
| 标准包装名称 | SOIC |
| 转换器类型 | Video |
| 最高工作温度 | 75 |
| 最大单电源电压 | 5.25 |
| 输入信号类型 | Single-Ended |
| Package Length | 15.3(Max) |
| 引脚数 | 24 |
| 最小单电源电压 | 4.75 |
| Package Height | 1.85(Max) |
| 微分非线性 | ±0.75LSB |
| 铅形状 | Gull-wing |
| 位数 | 8 |
| 安装类型 | Surface Mount |
| 数据接口 | Parallel |
| 采样率（每秒） | 20M |
| 供应商设备封装 | 24-SO |
| 工作温度 | -20°C ~ 75°C |
| 输入数目和类型 | 1 Single-Ended, Unipolar |
| 其他名称 | 296-2938-5 |
| 封装/外壳 | 24-SOIC (0.209", 5.30mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 单位重量 | 0.010857 oz |
| 工作温度范围 | -20C to 75C |
| 包装类型 | SOP |
| Rated Input Volt | 4 |
| 元件数 | 1 |
| 采样速率 | 20000 KSPS |
| 工作温度分类 | Commercial |
| 输入极性 | Unipolar |
| Dual Supply Voltage (Typ) | Not Required V |
| 电源要求 | Analog and Digital |
| Dual Supply Voltage (Min) | Not Required V |
| 弧度硬化 | No |
| 单电源电压（最小值） | 4.75 V |
| 单电源电压（最大值） | 5.25 V |
| 单电源电压（典型值） | 5 V |
| Dual Supply Voltage (Max) | Not Required V |
| Differential Linearity Error | �0.75LSB |
| Status | ACTIVE |
| Replaced By | |
| Temp (oC) | -20 to 75 |
| Package | Pins | SO (NS) | 24 |
| Device Marking | View |
| Package QTY | Carrier | 34 | TUBE |
| New Flag | |
| Functional Diagram | |
| 功耗 | 150 |
| ENOB | |
| HiRel | |
| Package Group | SO |
| Analog Voltage AV/DD | 5.25 |
| 输入范围 | +2V |
| Reference Design | |
| 接口 | Parallel CMOS |
| # Input Channels | 1 |
| 工作温度范围 | -20 to 75 |
| Reference Mode | Ext |
| Datasheet | SLAS095L |
| Digital Supply | 5.25 |
| 信纳比 | |
| TI Design | |
| Rating | Catalog |
| INL | 1 |
| Analog Input BW | 14 |
| SFDR | 42 |
| 采样率（每秒） | 20M |
| 供应商器件封装 | 24-SO |
| 操作温度 | -20°C ~ 75°C |
| 位数 | 8 |
| 装配类型 | Surface Mount |
| 数据接口 | Parallel |
| 输入数和类型 | 1 Single-Ended, Unipolar |
| 转换器数 | 1 |
| 封装/外壳 | 24-SOIC (0.209", 5.30mm Width) |
| 整体非线性误差 | ±1LSB |
| 输入类型 | 电压 |
| 输入信号类型 | 单端 |
| 典型单电源电压 | 5 V |
| 安装类型 | 表面贴装 |
| 分辨率 | 8 位 |
| 高度 | 1.95mm |
| 采样率 | 20Msps |
| 模数转换器数目 | 1 |
| 最高工作温度 | +75 °C |
| 宽度 | 5.3mm |
| 封装类型 | SOP |
| 最低工作温度 | -20 °C |
| 引脚数目 | 24 |
| 长度 | 15mm |
| 数字式接口类型 | 并行 |
| 尺寸 | 15 x 5.3 x 1.95mm |
| 结构 | 半闪速 |
| DNL - Differential Nonlinearity | +/- 0.75 LSB |
| Analog Supply Voltage | 4.75 V to 5.25 V |
| SNR - Signal to Noise Ratio | 46 dB |
| 产品 | Analog to Digital Converters |
| 品牌 | Texas Instruments |
| 参考类型 | External, Internal |
| INL - Integral Nonlinearity | +/- 1 LSB |
| 长度 | 15 mm |
| 数字电源电压 | 4.75 V to 5.25 V |
| 身高 | 1.95 mm |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
