texas instruments

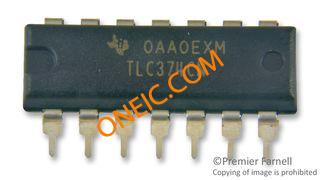

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14PDIP |
| 每个芯片的通道数 | 4 |
| 输出类型 | Open Drain |
| 典型响应时间 | 0.65 us |
| 安装 | Through Hole |
| 最小单电源电压 | 3 V |
| 最大单电源电压 | 16 V |
| 最小双电源电压 | ±1.5 V |
| 最大双电源电压 | ±8 V |
| 工作温度 | 0 to 70 °C |
| 标准包装 | Rail / Tube |
| 产品种类 | Comparator ICs |
| RoHS | RoHS Compliant |
| 产品 | Analog Comparators |
| 通道数 | 4 |
| 电源电压 - 最大 | 16 V |
| 电源电压 - 最小 | 3 V |
| 偏移电压（最大值） | 5 mV |
| 电源电流（最大值） | 0.15 mA |
| 响应时间 | 0.2 us |
| 最高工作温度 | + 70 C |
| 安装风格 | Through Hole |
| 封装/外壳 | PDIP-14 |
| 封装 | Tube |
| 最大功率耗散 | 500 mW |
| 最低工作温度 | 0 C |
| 输出电流（典型值） | 6 mA |
| 工厂包装数量 | 25 |
| 制造商类型 | Differential Comparator |
| 典型的单电源电压 | 5|9|12|15 |
| 轨至轨 | No |
| 典型响应时间 | 0.65 |
| Package Width | 6.6(Max) |
| PCB | 14 |
| 最大功率耗散 | 500 |
| 最大双电源电压 | ±8 |
| Maximum Input Bias Current | 0.000005(Typ)@5V |
| 欧盟RoHS指令 | Compliant |
| 最大电源电流 | 0.6@5V |
| 电源类型 | Single|Dual |
| 最低工作温度 | 0 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 最高工作温度 | 70 |
| 最大单电源电压 | 16 |
| 最小双电源电压 | ±1.5 |
| Typical Dual Supply Voltage | ±3|±5 |
| Package Length | 19.69(Max) |
| 引脚数 | 14 |
| Maximum Input Offset Voltage | 5@5V |
| 最小单电源电压 | 3 |
| Package Height | 5.08(Max) - 0.51(Min) |
| 技术 | LinCMOS |
| 铅形状 | Through Hole |
| 元件数 | 4 |
| 安装类型 | Through Hole |
| 电流 - 输入偏压（最大值） | 5pA @ 5V |
| 电流 - 静态（最大） | 800µA |
| 电压 - 输入偏移（最大） | 5mV @ 5V |
| 电流 - 输出（典型值）电流 | 20mA |
| Voltage - Supply, Single/Dual (±) | 3 V ~ 16 V, ±1.5 V ~ 8 V |
| 供应商设备封装 | 14-PDIP |
| 类型 | Differential |
| 其他名称 | 296-10313-5 |
| 封装/外壳 | 14-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 偏移电压 - 最大 | 5 mV |
| 系列 | TLC374 |
| 单位重量 | 0.032734 oz |
| 电源电流 - 最大 | 0.15 mA |
| 输出电流 - 典型值 | 6 mA |
| 输入偏置电流（典型值） | 0.005 nA |
| 输入失调电压 | 5 mV |
| 功率耗散 | 500 W |
| 工作温度范围 | 0C to 70C |
| 包装类型 | PDIP |
| 元件数 | 4 |
| 工作温度分类 | Commercial |
| Dual Supply Voltage (Typ) | �3/�5 V |
| 电源要求 | Single/Dual |
| Dual Supply Voltage (Min) | �1.5 V |
| 弧度硬化 | No |
| 单电源电压（最小值） | 3 V |
| 单电源电压（最大值） | 16 V |
| 单电源电压（典型值） | 5/9/12/15 V |
| Dual Supply Voltage (Max) | �8 V |
| 电源电流 | 0.6 mA |
| 比较器类型 | :Differential |
| No. of Comparators | :4 |
| Supply Voltage Range | :3V to 16V |
| Amplifier Case Style | :DIP |
| No. of Pins | :14 |
| Output Compatibility | :CMOS, MOS, TTL |
| MSL | :- |
| Weight (kg) | 0.00091 |
| Tariff No. | 85411000 |
| Status | ACTIVE |
| Temp (oC) | 0 to 70 |
| Package | Pins | PDIP (N) | 14 |
| Device Marking | View |
| Package QTY | Carrier | 25 | TUBE |
| Functional Diagram | |
| Input Bias Current (+/-) | 0.03 |
| OPA: GBW | |
| HiRel | |
| tRESP Low - to - High | 0.2 |
| Package Group | PDIP SO SOIC TSSOP |
| Reference Design | |
| Rail-to-Rail | Out |
| 工作温度范围 | -40 to 85 0 to 70 |
| Datasheet | SLCS118C |
| Iq per channel | 0.15 |
| 特殊功能 | |
| Vos (Offset Voltage @ 25C) | 5 |
| Rating | Catalog |
| TI Design | |
| VICR | 0 |
| Vs | 16 |
| RESOURCE TYPE | LINK |
|---|---|
