texas instruments

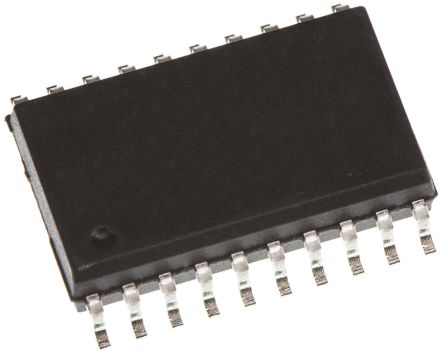

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 20HSOP EP |
| 每个芯片的通道数 | 2 |
| 典型的转换率 | 900@±5V V/us |
| 工作电源电压 | ±5|±9|±12|±15|12|15|18|24|28 V |
| 典型总谐波失真 | 79 dB |
| 最大功率耗散 | 5800 mW |
| 标准包装 | Rail / Tube |
| 典型的单电源电压 | 12|15|18|24|28 |
| 的驱动器/接收器数 | 2 |
| Typical 3dB Bandwidth | 315 |
| 最大功率耗散 | 5800 |
| JTAG支持 | No |
| 类型 | Driver |
| 欧盟RoHS指令 | Compliant |
| 放大器拓扑 | Current Feedback Amplifier |
| 电源类型 | Single|Dual |
| 输出类型 | Differential |
| 最低CMRR | 62 |
| 最低工作温度 | -40 |
| 供应商封装形式 | HSOP EP |
| 标准包装名称 | HSOP |
| 最高工作温度 | 85 |
| 最大单电源电压 | 33 |
| Minimum Dual Supply Voltage | ±4.5 |
| Typical Dual Supply Voltage | ±5|±9|±12|±15 |
| Maximum Dual Supply Voltage | ±16.5 |
| 引脚数 | 20 |
| 最小单电源电压 | 9 |
| 封装 | Tube |
| 典型的转换率 | 900@±5V |
| 协议 | DSL |
| 安装类型 | Surface Mount |
| 供应商设备封装 | 20-SO PowerPad |
| 工作温度 | -40°C ~ 85°C |
| 电压 - 电源 | 4.5 V ~ 16 V |
| 封装/外壳 | 20-SOIC (0.295", 7.50mm Width) Exposed Pad |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 25 |
| 产品种类 | Buffers & Line Drivers |
| 最低工作温度 | - 40 C |
| 系列 | THS6012 |
| 单位重量 | 0.017870 oz |
| 电源电压 - 最大 | 33 V |
| 安装风格 | SMD/SMT |
| 电源电压 - 最小 | 9 V |
| 最高工作温度 | + 85 C |
| 电源电流 | 26 mA |
| RoHS | RoHS Compliant |
| 压摆率 | 900 V/us |
| 电源要求 | Single/Dual |
| 包装类型 | HSOP EP |
| 弧度硬化 | No |
| Status | ACTIVE |
| Replaced By | |
| Package | Pins | SO PowerPAD (DWP) | 20 |
| Device Marking | View |
| Package QTY | Carrier | 25 | TUBE |
| New Flag | |
| Functional Diagram | fbd_slos226f.gif |
| CMRR | |
| GBW | |
| Reference Design | |
| HiRel | |
| Package Group | SO PowerPAD |
| BW @ Acl | 140 |
| Vs | 32 |
| 通道数 | 2 |
| Iib | 12000 |
| 附加功能 | |
| Rail-to-Rail | |
| 工作温度范围 | |
| IIB | |
| Datasheet | SLOS226F |
| 建筑 | Current Feedback |
| Vn at Flatband | 1.7 |
| Iq per channel | |
| TI Design | |
| Vos (Offset Voltage @ 25C) | |
| Rating | Catalog |
| Offset Drift | |
| Vn at 1kHz | |
| Total Supply Voltage | |
| Acl, min spec gain | 1 |
| Settling Time (01%) | 70 |
| Offset Voltage Drift (+/-) | 20 |
| Io | 500 |
| 典型双电源电压 | ±12 V, ±15 V, ±5 V, ±9 V |
| Board Level Components | Y |
| 典型单电源电压 | 12 V, 15 V, 18 V, 24 V, 28 V |
| 典型转换速率 | 900V/µs |
| 典型3dB带宽 | 315MHz |
| 高度 | 2.55mm |
| 电源类型 | 双，单 |
| 最低工作温度 | -40 °C |
| 安装类型 | 表面贴装 |
| 最高工作温度 | +85 °C |
| 宽度 | 7.52mm |
| 封装类型 | SOIC |
| 引脚数目 | 20 |
| 长度 | 12.82mm |
| 驱动器数目 | 2 |
| 输出类型 | 差分 |
| 放大器拓扑 | 电流反馈放大器 |
| 尺寸 | 12.82 x 7.52 x 2.55mm |
| 工作电源电流 | 11.5 mA |
| Development Kit | THS6012EVM |
| 品牌 | Texas Instruments |
| Pd - Power Dissipation | 5800 mW |
| CMRR - Common Mode Rejection Ratio | 70 dB |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
