texas instruments

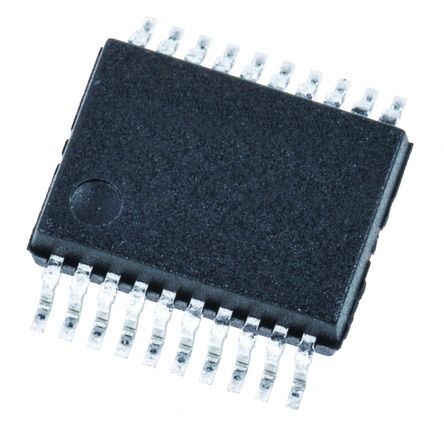

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 20SSOP |
| 每个芯片的通道数 | 8 |
| 方向控制输入号码 | 1 Low/High |
| 每个芯片的元件数 | 1 |
| 逻辑功能 | Bus Transceiver |
| 逻辑系列 | LVT |
| 输出电平 | LVTTL |
| 输出类型 | 3-State |
| 数据流方向 | Bi-Directional |
| 宽容的I / O | 5 V |
| 典型工作电源电压 | 3.3 V |
| 标准包装 | Tape & Reel |
| 极性 | Non-Inverting |
| 加工技术 | BiCMOS |
| 安装 | Surface Mount |
| Absolute Propagation Delay Time | 7.1 |
| Package Width | 5.6(Max) |
| PCB | 20 |
| 筛选等级 | Commercial |
| 输入电平 | LVTTL |
| 典型工作电源电压 | 3.3 |
| 欧盟RoHS指令 | Compliant |
| 最低工作温度 | -40 |
| 供应商封装形式 | SSOP |
| 标准包装名称 | SSOP |
| 最高工作温度 | 85 |
| Package Length | 7.5(Max) |
| 最低工作电源电压 | 2.7 |
| 引脚数 | 20 |
| 宽容的I / O | 5 |
| Package Height | 2(Max) - 0.05(Min) |
| 封装 | Tape and Reel |
| Maximum Operating Supply Voltage | 3.6 |
| 铅形状 | Gull-wing |
| 输出 - 电流高，低 | 32mA, 64mA |
| 安装类型 | Surface Mount |
| 每个元件的位元数 | 8 |
| 逻辑类型 | Transceiver, Non-Inverting |
| 供应商设备封装 | 20-SSOP |
| 工作温度 | -40°C ~ 85°C |
| 电压 - 电源 | 2.7 V ~ 3.6 V |
| 元件数 | 1 |
| 其他名称 | 296-8650-2 |
| 封装/外壳 | 20-SSOP (0.209", 5.30mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 2000 |
| 封装/外壳 | SSOP-20 |
| 功能 | Octal bus transceiver is designed specifically for low-voltage |
| 安装风格 | SMD/SMT |
| 产品种类 | Bus Transceivers |
| 高电平输出电流 | - 32 mA |
| 单位重量 | 0.005527 oz |
| 传播延迟时间 | 2.3 ns |
| 最高工作温度 | + 85 C |
| 低电平输出电流 | 64 mA |
| 电源电压 - 最大 | 3.6 V |
| 电源电压 - 最小 | 2.7 V |
| 电路数 | 8 |
| RoHS | RoHS Compliant |
| 系列 | SN74LVT245B |
| 最低工作温度 | - 40 C |
| 技术 | BiCMOS |
| 输入逻辑电平 | LVTTL |
| 逻辑功能 | Bus Transceiver |
| 通道数 | 8 |
| 工作温度范围 | -40C to 85C |
| 包装类型 | SSOP |
| 元件数 | 1 |
| 工作温度分类 | Industrial |
| 输出逻辑电平 | LVTTL |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 3.3 V |
| 工作电源电压（最小值） | 2.7 V |
| 工作电源电压（最大值） | 3.6 V |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | SSOP (DB) | 20 |
| Device Marking | View |
| Package QTY | Carrier | 2000 | LARGE T&R |
| Functional Diagram | |
| Technology Family | LVT |
| tpd @ Nom Voltage | 3.5 |
| 输入类型 | TTL/CMOS |
| Bits | 8 |
| HiRel | |
| Package Group | SO SOIC SSOP TSSOP VQFN |
| Reference Design | |
| VCC | 3.6 |
| 工作温度范围 | -40 to 85 |
| Datasheet | SCES004H |
| F @ Nom Voltage | 160 |
| ICC @ Nom Voltage | 5 |
| Schmitt Trigger | No |
| Rating | Catalog |
| Output Drive (IOL/IOH) | -32/64 |
| TI Design | |
| 电压 | 3.3 |
| 输出电平 | LVTTL |
| 逻辑功能 | 总线收发器 |
| 最长传播延迟时间@最长CL | 2.3 ns @ 3.3 V |
| 高度 | 1.95mm |
| 输入电平 | LVTTL |
| 长度 | 7.2mm |
| 最大低电平输出电流 | 64mA |
| 传输延迟测试条件 | 50pF |
| 安装类型 | 表面贴装 |
| 每片芯片元件数目 | 1 |
| 最大工作电源电压 | 3.6 V |
| 逻辑系列 | LVT |
| Board Level Components | Y |
| 最高工作温度 | +85 °C |
| 最低工作温度 | -40 °C |
| 最小工作电源电压 | 2.7 V |
| 宽度 | 5.3mm |
| 尺寸 | 7.2 x 5.3 x 1.95mm |
| 最大高电平输出电流 | -32mA |
| 极性 | 非反相 |
| 封装类型 | SSOP |
| 引脚数目 | 20 |
| 每片芯片通道数目 | 8 |
| 工作电源电压 | 2.7 V to 3.6 V |
| 产品 | Standard Transceiver |
| 品牌 | Texas Instruments |
| 长度 | 7.2 mm |
| 身高 | 1.95 mm |
| 电源电流 - 最大 | 5 mA |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
