texas instruments

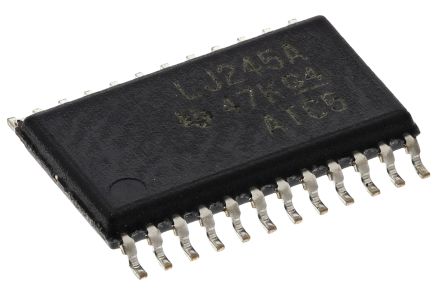

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 24TSSOP |
| 每个芯片的通道数 | 8 |
| 方向控制输入号码 | 1 Low/High |
| 每个芯片的元件数 | 1 |
| 逻辑功能 | Bus Transceiver with Voltage Translation |
| 逻辑系列 | LVC |
| 输出电平 | LVCMOS |
| 输出类型 | 3-State |
| 数据流方向 | Bi-Directional |
| 宽容的I / O | 5 V |
| 典型工作电源电压 | 3.3/5 V |
| 标准包装 | Tape & Reel |
| Absolute Propagation Delay Time | 9.8 |
| 安装 | Surface Mount |
| 加工技术 | CMOS |
| Package Width | 4.5(Max) |
| PCB | 24 |
| 筛选等级 | Commercial |
| 典型工作电源电压 | 3.3/5 |
| 欧盟RoHS指令 | Compliant |
| 最低工作温度 | -40 |
| 供应商封装形式 | TSSOP |
| 标准包装名称 | TSSOP |
| 最高工作温度 | 85 |
| Maximum High Level Output Current | -24 |
| Package Length | 7.9(Max) |
| 最低工作电源电压 | 2.7/4.5 |
| 引脚数 | 24 |
| 最大静态电流 | 0.08 |
| Package Height | 1.05(Max) |
| Maximum Low Level Output Current | 24 |
| 封装 | Tape and Reel |
| 最大工作电源电压 | 3.6/5.5 |
| 铅形状 | Gull-wing |
| 位数 | 8 |
| 安装类型 | Surface Mount |
| 差分 - 输入 | No/No |
| 输出/通道数目 | 8 |
| 供应商设备封装 | 24-TSSOP |
| 工作温度 | -40°C ~ 85°C |
| 通道数 | 1 |
| 输入类型 | Voltage |
| 电压 - 电源 | 2.7 V ~ 3.6 V, 4.5 V ~ 5.5 V |
| 传输延迟（最大） | 6.3ns |
| 封装/外壳 | 24-TSSOP (0.173", 4.40mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | 296-32336-1 |
| 极性 | Non-Inverting |
| 工厂包装数量 | 250 |
| 封装/外壳 | TSSOP-24 |
| 输入电平 | LVTTL |
| 功能 | Bus Transceiver with Voltage Translation |
| 安装风格 | SMD/SMT |
| 产品种类 | Bus Transceivers |
| 高电平输出电流 | - 24 mA |
| 单位重量 | 0.003157 oz |
| 传播延迟时间 | 6.7 ns |
| 最高工作温度 | + 85 C |
| 低电平输出电流 | 24 mA |
| 电源电压 - 最大 | 3.6 V, 5.5 V |
| 电源电压 - 最小 | 2.7 V, 4.5 V |
| 电路数 | 8 |
| RoHS | RoHS Compliant |
| 系列 | SN74LVC4245A |
| 逻辑类型 | CMOS |
| 最低工作温度 | - 40 C |
| 技术 | CMOS |
| 输入逻辑电平 | LVTTL |
| 工作温度范围 | -40C to 85C |
| 包装类型 | TSSOP |
| 元件数 | 1 |
| 工作温度分类 | Industrial |
| 输出逻辑电平 | LVTTL |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 3.3/5 V |
| 工作电源电压（最小值） | 2.7/4.5 V |
| 附加功能 | W/Volt Translation |
| 工作电源电压（最大值） | 3.6/5.5 V |
| 静态电流 | 80 uA |
| 工作温度（最大） | 85C |
| 工作温度（最小值） | -40C |
| No. of Inputs | :8 |
| 输出电流 | :24mA |
| 传播延迟 | :6.7ns |
| Supply Voltage Min | :2.7V |
| Supply Voltage Max | :3.6V |
| Logic Case Style | :TSSOP |
| No. of Pins | :24 |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (20-Jun-2013) |
| Logic Device Type | :Transceiver, Non Inverting |
| Logic IC Base Number | :744245 |
| Logic IC Family | :LVC |
| Logic IC Function | :Octal Bus Transceiver and Shifter with 3-State Outputs |
| 工作温度范围 | :-40°C to +85°C |
| Supply Voltage Range | :2.7V to 3.6V, 4.5V to 5.5V |
| 端接类型 | :SMD |
| Weight (kg) | 0.1 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | TSSOP (PW) | 24 |
| Device Marking | View |
| Package QTY | Carrier | 250 | SMALL T&R |
| Rating | Catalog |
| TI Design | |
| Functional Diagram | alt_scas375i.gif |
| ICCB Static Current | 0.05 |
| Package Group | SOIC SSOP TSSOP |
| Static Current | |
| Datasheet | SCAS375I |
| ICCA Static Current | 0.08 |
| 输入电压 | |
| Reference Design | |
| VCCB | 3.6 |
| 特殊功能 | |
| HiRel | |
| Bits | 8 |
| VCCA | 5.5 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
