Texas Instruments

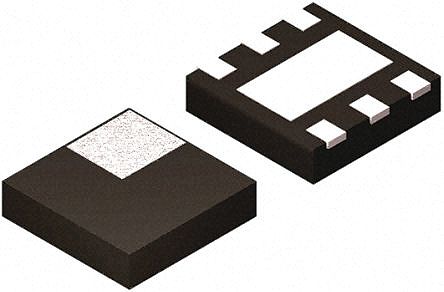

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 加工技术 | CMOS |
| 安装 | Surface Mount |
| 逻辑系列 | LVC |
| Package Width | 1 |
| PCB | 6 |
| 元素输出数 | 1 |
| 典型工作电源电压 | 1.8|2.5|3.3|5 |
| 欧盟RoHS指令 | Compliant |
| Maximum Quiescent Current | 10 |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -40 |
| 供应商封装形式 | X2SON |
| 最高工作温度 | 85 |
| 元素输入 | 2-IN |
| 最大高电平输出电流 | -32 |
| Package Length | 1 |
| 最低工作电源电压 | 1.65 |
| 引脚数 | 6 |
| Package Height | 0.35 |
| 逻辑功能 | AND |
| 最大低电平输出电流 | 32 |
| 封装 | Tape and Reel |
| 最大工作电源电压 | 5.5 |
| 输入数 | 2 |
| 安装类型 | Surface Mount |
| 输出 - 电流高，低 | 32mA, 32mA |
| 逻辑类型 | AND Gate |
| 电流 - 静态（最大） | 10µA |
| 供应商设备封装 | 6-SON (1x1) |
| 工作温度 | -40°C ~ 85°C |
| 电压 - 电源 | 1.65 V ~ 5.5 V |
| 最大传递延迟@ V ，最大CL | 4ns @ 5V, 50pF |
| 逻辑电平 - 高 | 1.7 V ~ 2 V |
| 标准包装 | 5,000 |
| 逻辑电平 - 低1.5 V 〜 4 V | 0.7 V ~ 0.8 V |
| 电路数 | 1 |
| 其他名称 | 296-28375-2 |
| 封装/外壳 | 6-XFDFN |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 5000 |
| 产品 | AND |
| 产品种类 | Logic Gates |
| 输入行数 | 2 |
| 系列 | SN74LVC1G08 |
| 安装风格 | SMD/SMT |
| 门数 | 1 |
| 的线路输入/输出数 | 2 / |
| 电源电压 - 最大 | 6.5 V |
| 封装/外壳 | SON-6 |
| 电源电压 - 最小 | - 0.5 V |
| 最高工作温度 | + 85 C |
| RoHS | RoHS Compliant |
| 删除 | Compliant |
| 技术 | CMOS |
| 逻辑功能 | AND |
| 工作温度范围 | -40C to 85C |
| 包装类型 | X2SON |
| 静态电流 | 10 uA |
| 元件数 | 1 |
| 高电平输出电流 | -32 mA |
| 工作温度分类 | Industrial |
| 输出数 | 1 |
| 低电平输出电流 | 32 mA |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 1.8/2.5/3.3/5 V |
| 工作电源电压（最小值） | 1.65 V |
| 工作电源电压（最大值） | 5.5 V |
| 输出电流 | :32mA |
| No. of Inputs | :2 |
| Supply Voltage Min | :1.65V |
| Supply Voltage Max | :5.5V |
| Logic Case Style | :SON |
| No. of Pins | :6 |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (16-Dec-2013) |
| Logic Function Number | :741G08 |
| 工作温度范围 | :-40°C to +85°C |
| Supply Voltage Range | :1.65V to 5.5V |
| Weight (kg) | 0.00005 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -40 to 125 |
| Package | Pins | SON (DSF) | 6 |
| Device Marking | View |
| Package QTY | Carrier | 5000 | LARGE T&R |
| Functional Diagram | |
| Technology Family | LVC |
| tpd @ Nom Voltage | 4.5 6 4 5 |
| 输入类型 | CMOS/TTL |
| Bits | 1 |
| HiRel | |
| Package Group | DSBGA SC70 SON SOT SOT-23 X2SON |
| 输出类型 | CMOS |
| Reference Design | Y |
| VCC | 5.5 |
| Datasheet | SCES217Y |
| F @ Nom Voltage | 150 |
| ICC @ Nom Voltage | 0.01 |
| Rating | Catalog |
| Output Drive (IOL/IOH) | 32/-32 |
| TI Design | Y |
| 电压 | 1.8 2.5 3.3 5 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
