texas instruments

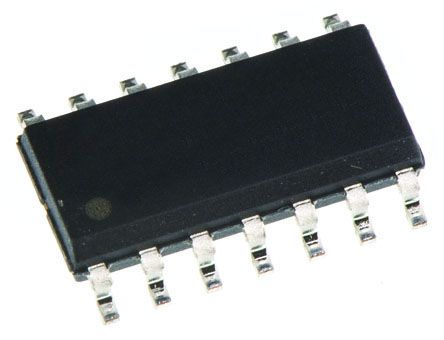

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14SOIC |
| 逻辑功能 | AND |
| 每个元件的选择输入数 | 0 |
| 最低工作电源电压 | 1.65 V |
| 最大工作电源电压 | 3.6 V |
| 最大传播延迟时间@最大CL | 4.6@2.7V|3.9@3.3V ns |
| 工作温度 | -40 to 125 °C |
| 标准包装 | Tape & Reel |
| 标准包装 | Cut Tape |
| 加工技术 | CMOS |
| 安装 | Surface Mount |
| 逻辑系列 | LVC |
| Package Width | 4(Max) |
| PCB | 14 |
| 元素输出数 | 1 |
| 典型工作电源电压 | 1.8|2.5|3.3 |
| 欧盟RoHS指令 | Compliant |
| 最大静态电流 | 1 |
| 每个芯片的元件数 | 4 |
| 最低工作温度 | -40 |
| 供应商封装形式 | SOIC |
| 标准包装名称 | SOIC |
| 最高工作温度 | 125 |
| 元素输入 | 2-IN |
| 最大高电平输出电流 | -24 |
| Package Length | 8.75(Max) |
| 最低工作电源电压 | 1.65 |
| 引脚数 | 14 |
| Package Height | 1.5(Max) |
| 最大低电平输出电流 | 24 |
| 封装 | Tape and Reel |
| 最大工作电源电压 | 3.6 |
| 铅形状 | Gull-wing |
| 输入数 | 2 |
| 安装类型 | Surface Mount |
| 输出 - 电流高，低 | 24mA, 24mA |
| 逻辑类型 | AND Gate |
| 电流 - 静态（最大） | 1µA |
| 供应商设备封装 | 14-SOIC |
| 电压 - 电源 | 1.65 V ~ 3.6 V |
| 最大传递延迟@ V ，最大CL | 3.9ns @ 3.3V, 50pF |
| 逻辑电平 - 高 | 1.7 V ~ 2 V |
| 逻辑电平 - 低1.5 V 〜 4 V | 0.7 V ~ 0.8 V |
| 电路数 | 4 |
| 其他名称 | 296-1697-2 |
| 封装/外壳 | 14-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 2500 |
| 门数 | 4 |
| 封装/外壳 | SOIC-14 |
| 产品 | AND |
| 产品种类 | Logic Gates |
| 高电平输出电流 | - 24 mA |
| 单位重量 | 0.004564 oz |
| 传播延迟时间 | 4.6 ns |
| 输出线路数量 | 1 |
| 最高工作温度 | + 125 C |
| 低电平输出电流 | 24 mA |
| 的线路输入/输出数 | 2 / 1 |
| 电源电压 - 最大 | 3.6 V |
| 电源电压 - 最小 | 1.65 V |
| RoHS | RoHS Compliant |
| 输入行数 | 2 |
| 系列 | SN74LVC08A |
| 安装风格 | SMD/SMT |
| 最低工作温度 | - 40 C |
| 技术 | CMOS |
| 逻辑功能 | AND |
| 工作温度范围 | -40C to 125C |
| 包装类型 | SOIC |
| 静态电流 | 1 uA |
| 元件数 | 4 |
| 工作温度分类 | Automotive |
| 输出数 | 1 |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 1.8/2.5/3.3 V |
| 工作电源电压（最小值） | 1.65 V |
| 工作电源电压（最大值） | 3.6 V |
| Status | ACTIVE |
| Replaced By | |
| Temp (oC) | -40 to 125 |
| Package | Pins | SOIC (D) | 14 |
| Device Marking | View |
| Package QTY | Carrier | 2500 | LARGE T&R |
| Functional Diagram | alt_scas283r.gif |
| Technology Family | LVC |
| tpd @ Nom Voltage | 9.8 6.9 4.8 4.1 |
| 输入类型 | TTL |
| Bits | 4 |
| HiRel | |
| Package Group | SO SOIC SSOP TSSOP VQFN |
| 输出类型 | TTL |
| Reference Design | |
| VCC | 3.6 |
| 工作温度范围 | -40 to 125 |
| Datasheet | SCAS283R |
| F @ Nom Voltage | 70 |
| ICC @ Nom Voltage | 0.01 |
| Rating | Catalog |
| Output Drive (IOL/IOH) | -24/24 |
| TI Design | |
| 电压 | 1.8 2.5 2.7 3.3 |
| 逻辑系列 | LVC |
| 施密特触发器输入 | 否 |
| 逻辑功能 | AND |
| 最大低电平输出电流 | 24mA |
| Number of Inputs per Gate | 2 |
| 安装类型 | 表面贴装 |
| 传输延迟测试条件 | 50pF |
| 高度 | 1.58mm |
| 元件数目 | 4 |
| 最低工作温度 | -40 °C |
| 最小工作电源电压 | 1.65 V |
| 最长传播延迟时间@最长CL | 3.9 ns @ 3.3 V, 4.6 ns @ 2.7 V |
| 宽度 | 3.91mm |
| 封装类型 | SOIC |
| 最大高电平输出电流 | -24mA |
| 最大工作电源电压 | 3.6 V |
| 最高工作温度 | +125 °C |
| 长度 | 8.65mm |
| 引脚数目 | 14 |
| 尺寸 | 8.65 x 3.91 x 1.58mm |
| 工作电源电流 | 10 uA |
| 功能 | The SN54LVC08A quadruple 2-input positive-AND gate is designed for 2.7-V to 3.6-V VCC operation |
| 品牌 | Texas Instruments |
| 工作电源电压 | 3.3 V |
| 位数 | 4 bit |
| 长度 | 8.65 mm |
| 身高 | 1.58 mm |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
