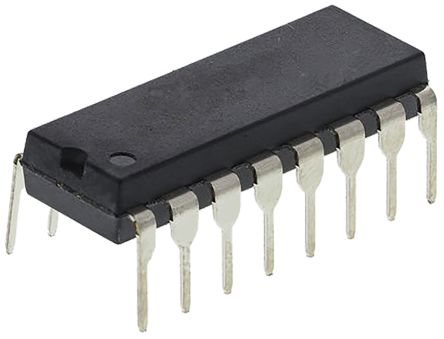

texas instruments
所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 16PDIP |
| 逻辑功能 | Decoder/Demultiplexer |
| 逻辑系列 | LS |
| 元素输入 | 4 |
| 元素输出数 | 10 |
| 每个芯片的元件数 | 1 |
| 输出数1每个元件启用 | 0 |
| 解复用能力 | 1-of-10 |
| 典型工作电源电压 | 5 V |
| 工作温度 | 0 to 70 °C |
| 加工技术 | Bipolar |
| 标准包装 | Rail / Tube |
| 极性 | Inverting |
| 安装 | Through Hole |
| Absolute Propagation Delay Time | 30 |
| 包装宽度 | 6.6(Max) |
| PCB | 16 |
| 筛选等级 | Commercial |
| 典型工作电源电压 | 5 |
| 欧盟RoHS指令 | Compliant |
| 最低工作温度 | 0 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 最高工作温度 | 70 |
| 最大高电平输出电流 | -0.4 |
| 包装长度 | 19.69(Max) |
| 最低工作电源电压 | 4.75 |
| 引脚数 | 16 |
| Maximum Quiescent Current | 7(Typ) |
| 包装高度 | 5.08(Max) - 0.51(Min) |
| 最大低电平输出电流 | 8 |
| 封装 | Tube |
| 最大工作电源电压 | 5.25 |
| 铅形状 | Through Hole |
| 安装类型 | Through Hole |
| 输出 - 电流高，低 | 400µA, 8mA |
| 独立电路 | 1 |
| 电压电源 | Single Supply |
| 电压 - 电源 | 4.75 V ~ 5.25 V |
| 电路 | 1 x 4:10 |
| 供应商设备封装 | 16-PDIP |
| 类型 | Decoder/Demultiplexer |
| 封装/外壳 | 16-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 19.3 x 6.35 x 4.57mm |
| 身高 | 4.57mm |
| 长度 | 19.3mm |
| 最大工作电源电压 | 5.25 V |
| 最高工作温度 | +70 °C |
| 最低工作电源电压 | 4.75 V |
| 最低工作温度 | 0 °C |
| 输入数1每个元件启用 | 0 |
| 包装类型 | PDIP |
| 宽度 | 6.35mm |
| 安装风格 | Through Hole |
| 工厂包装数量 | 25 |
| 产品 | Decoders / Demultiplexers |
| 产品种类 | Encoders, Decoders, Multiplexers & Demultiplexers |
| 工作电压 | 4.75 V to 5.25 V |
| 输入行数 | 4 |
| 工作温度范围 | 0 C to + 70 C |
| 系列 | SN74LS42 |
| 单位重量 | 0.033570 oz |
| 的线路输入/输出数 | 4 / 10 |
| 电源电压 - 最大 | 5.25 V |
| 封装/外壳 | PDIP-16 |
| 电源电压 - 最小 | 4.75 V |
| 输出线路数量 | 10 |
| RoHS | RoHS Compliant |
| 技术 | Bipolar |
| 逻辑功能 | Decoder/Demux |
| 工作温度范围 | 0C to 70C |
| 输出类型 | Standard |
| 传播延迟时间 | 30 ns |
| 元件数 | 1 |
| 高电平输出电流 | -0.4 mA |
| 工作温度分类 | Commercial |
| 输入数 | 4 |
| 输出数 | 10 |
| 低电平输出电流 | 8 mA |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 5 V |
| 工作电源电压（最小值） | 4.75 V |
| 工作电源电压（最大值） | 5.25 V |
| 逻辑类型 | :4-Line BCD-to-10-Line Decimal Decoder |
| No. of Outputs | :10 |
| Supply Voltage Min | :4.75V |
| Supply Voltage Max | :5.25V |
| Logic Case Style | :DIP |
| No. of Pins | :16 |
| Operating Temperature Min | :0°C |
| Operating Temperature Max | :70°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| 应用范围 | :3 Line to 8 Line Decoders, 4 Line to 16 Line Decoder |
| Base Number | :7442 |
| IC Applications | :4-to-16 Line Decoder, 3-to-8 Line Decoder |
| Logic Function Number | :7442 |
| Logic IC Base Number | :7442 |
| Logic IC Family | :LS |
| Logic IC Function | :4-Line BCD to 10-Line Decimal Decoder |
| Output Current Max | :8mA |
| Supply Voltage Range | :4.75V to 5.25V |
| 端接类型 | :Through Hole |
| Weight (kg) | 0.0001 |
| Tariff No. | 85411000 |
| Status | ACTIVE |
| Temp (oC) | 0 to 70 |
| Package | Pins | PDIP (N) | 16 |
| Device Marking | View |
| Package QTY | Carrier | 25 | TUBE |
| Functional Diagram | |
| Technology Family | LS |
| tpd @ Nom Voltage | 30 |
| Bits | 10 |
| 输入电平 | |
| HiRel | |
| Package Group | PDIP SO SOIC |
| Reference Design | |
| VCC | 5.25 |
| Datasheet | SDLS109 |
| 输出电平 | |
| F @ Nom Voltage | 35 |
| ICC @ Nom Voltage | 13 |
| Rating | Catalog |
| Output Drive (IOL/IOH) | 8/-0.4 |
| TI Design | |
| 电压 | 5 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
