texas instruments

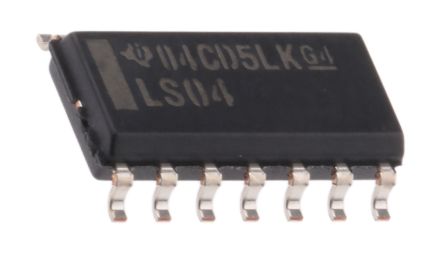

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14SOIC |
| 逻辑功能 | Inverter |
| 逻辑系列 | LS |
| 每个芯片的元件数 | 6 |
| 最大低电平输出电流 | 8 mA |
| 最大高电平输出电流 | -0.4 mA |
| 最大传播延迟时间@最大CL | 15@5V ns |
| 传输延时测试条件 | 15 pF |
| 典型工作电源电压 | 5 V |
| 工作温度 | 0 to 70 °C |
| 加工技术 | Bipolar |
| 标准包装 | Tape & Reel |
| Absolute Propagation Delay Time | 15 |
| 安装 | Surface Mount |
| 包装宽度 | 4(Max) |
| PCB | 14 |
| 筛选等级 | Commercial |
| 典型工作电源电压 | 5 |
| 欧盟RoHS指令 | Compliant |
| 最低工作温度 | 0 |
| 供应商封装形式 | SOIC |
| 标准包装名称 | SOIC |
| 最高工作温度 | 70 |
| 最大高电平输出电流 | -0.4 |
| 包装长度 | 8.75(Max) |
| 最低工作电源电压 | 4.75 |
| 引脚数 | 14 |
| 包装高度 | 1.5(Max) |
| 最大低电平输出电流 | 8 |
| 封装 | Tape and Reel |
| 最大工作电源电压 | 5.25 |
| 铅形状 | Gull-wing |
| 输入数 | 1 |
| 安装类型 | Surface Mount |
| 输出 - 电流高，低 | 400µA, 8mA |
| 逻辑类型 | Inverter, Buffer |
| 供应商设备封装 | 14-SOIC |
| 电压 - 电源 | 4.75 V ~ 5.25 V |
| 最大传递延迟@ V ，最大CL | 15ns @ 5V, 15pF |
| 逻辑电平 - 高 | 2V |
| 逻辑电平 - 低1.5 V 〜 4 V | 0.8V |
| 电路数 | 6 |
| 其他名称 | 296-14875-2 |
| 封装/外壳 | 14-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 2500 |
| 产品种类 | Inverters |
| 高电平输出电流 | - 0.4 mA |
| 系列 | SN74LS04 |
| 单位重量 | 0.004564 oz |
| 电源电压 - 最大 | 5.25 V |
| RoHS | RoHS Compliant |
| 安装风格 | SMD/SMT |
| 封装/外壳 | SOIC-14 |
| 低电平输出电流 | 8 mA |
| 电源电压 - 最小 | 4.75 V |
| 最高工作温度 | + 70 C |
| 技术 | Bipolar |
| 逻辑功能 | Inverter |
| 工作温度范围 | 0C to 70C |
| 包装类型 | SOIC |
| 传播延迟时间 | 15 ns |
| 元件数 | 6 |
| 工作温度分类 | Commercial |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 5 V |
| 工作电源电压（最小值） | 4.75 V |
| 工作电源电压（最大值） | 5.25 V |
| 删除 | Compliant |
| Status | ACTIVE |
| Temp (oC) | 0 to 70 |
| Package | Pins | SOIC (D) | 14 |
| Device Marking | View |
| Package QTY | Carrier | 2500 | LARGE T&R |
| Functional Diagram | |
| Technology Family | LS |
| tpd @ Nom Voltage | 22 |
| 输入类型 | TTL |
| Bits | 6 |
| HiRel | |
| Package Group | PDIP SO SOIC |
| 输出类型 | CMOS |
| Reference Design | |
| VCC | 5.25 |
| 工作温度范围 | 0 to 70 |
| Datasheet | SDLS029C |
| F @ Nom Voltage | 35 |
| ICC @ Nom Voltage | 0.033 |
| Schmitt Trigger | No |
| Rating | Catalog |
| Output Drive (IOL/IOH) | -0.4/8 |
| TI Design | |
| 电压 | 5 |
| 逻辑系列 | LS |
| 施密特触发器输入 | 否 |
| 逻辑功能 | 逆变器 |
| 最大低电平输出电流 | 8mA |
| 最长传播延迟时间@最长CL | 15 ns @ 5 V |
| 安装类型 | 表面贴装 |
| 引脚数目 | 14 |
| 高度 | 1.58mm |
| 最低工作温度 | 0 °C |
| 最小工作电源电压 | 4.75 V |
| 最高工作温度 | +70 °C |
| 传输延迟测试条件 | 15pF |
| 宽度 | 3.91mm |
| 封装类型 | SOIC |
| 每片芯片元件数目 | 6 |
| 最大工作电源电压 | 5.25 V |
| 长度 | 8.65mm |
| 尺寸 | 8.65 x 3.91 x 1.58mm |
| 最大高电平输出电流 | -0.4mA |
| 功能 | Inverter |
| 品牌 | Texas Instruments |
| 输出线路数量 | 6 Output |
| 工作电源电压 | 5 V |
| 最低工作温度 | 0 C |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
