texas instruments

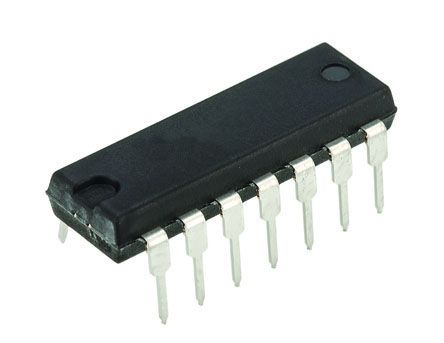

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14PDIP |
| 逻辑功能 | NAND |
| 每个元件的选择输入数 | 0 |
| 最低工作电源电压 | 2 V |
| 最大工作电源电压 | 6 V |
| 最大传播延迟时间@最大CL | 110@2V|22@4.5V|19@6V ns |
| 工作温度 | -40 to 85 °C |
| 标准包装 | Rail / Tube |
| 产品种类 | Logic Gates |
| RoHS | RoHS Compliant |
| 产品 | NAND |
| 逻辑系列 | 74HC |
| 门数 | 2 |
| 线路数量（输入/输出） | 4 / 1 |
| 高电平输出电流 | - 5.2 mA |
| 低电平输出电流 | 5.2 mA |
| 传播延迟时间 | 110 ns |
| 电源电压 - 最大 | 6 V |
| 电源电压 - 最小 | 2 V |
| 最高工作温度 | + 85 C |
| 安装风格 | Through Hole |
| 封装/外壳 | PDIP-14 |
| 封装 | Tube |
| 最低工作温度 | - 40 C |
| 输入行数 | 4 |
| 输出线路数量 | 1 |
| 工厂包装数量 | 25 |
| 输入数 | 4 |
| 安装类型 | Through Hole |
| 输出 - 电流高，低 | 5.2mA, 5.2mA |
| 逻辑类型 | NAND Gate |
| 供应商设备封装 | 14-PDIP |
| 电流 - 静态（最大） | 2µA |
| 电压 - 电源 | 2 V ~ 6 V |
| 最大传递延迟@ V ，最大CL | 19ns @ 6V, 50pF |
| 逻辑电平 - 低1.5 V 〜 4 V | 0.5 V ~ 1.8 V |
| 电路数 | 2 |
| 逻辑电平 - 高 | 1.5 V ~ 4.2 V |
| 封装/外壳 | 14-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 19.3 x 6.35 x 4.57mm |
| 身高 | 4.57mm |
| 长度 | 19.3mm |
| 最大高电平输出电流 | -5.2mA |
| 最大低电平输出电流 | 5.2mA |
| 元件数 | 2 |
| 包装类型 | PDIP |
| 引脚数 | 14 |
| 传输延时测试条件 | 50pF |
| 宽度 | 6.35mm |
| 单位重量 | 0.032734 oz |
| 的线路输入/输出数 | 4 / 1 |
| 系列 | SN74HC20 |
| 技术 | CMOS |
| 逻辑功能 | NAND |
| 安装 | Through Hole |
| 工作温度范围 | -40C to 85C |
| 静态电流 | 2 uA |
| 元件数 | 2 |
| 工作温度分类 | Industrial |
| 输出数 | 1 |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 5 V |
| 工作电源电压（最小值） | 2 V |
| 工作电源电压（最大值） | 6 V |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | PDIP (N) | 14 |
| Device Marking | View |
| Package QTY | Carrier | 25 | TUBE |
| Functional Diagram | |
| Technology Family | HC |
| tpd @ Nom Voltage | 28 |
| 输入类型 | CMOS |
| Bits | 2 |
| HiRel | |
| Package Group | PDIP SO SOIC TSSOP |
| 输出类型 | CMOS |
| Reference Design | |
| VCC | 6 |
| 工作温度范围 | -40 to 85 |
| Datasheet | SCLS086F |
| F @ Nom Voltage | 70 |
| ICC @ Nom Voltage | 0.02 |
| Schmitt Trigger | No |
| Rating | Catalog |
| Output Drive (IOL/IOH) | 5.2/-5.2 |
| TI Design | |
| 电压 | 5 |
| 逻辑系列 | HC |
| 施密特触发器输入 | 否 |
| 逻辑功能 | NAND |
| 最大低电平输出电流 | 5.2mA |
| Number of Inputs per Gate | 4 |
| 安装类型 | 通孔 |
| 引脚数目 | 14 |
| 高度 | 4.57mm |
| 元件数目 | 2 |
| 最低工作温度 | -40°C |
| 最小工作电源电压 | 2 V |
| 最长传播延迟时间@最长CL | 19 ns @ 6 V, 22 ns @ 4.5 V, 110 ns @ 2 V |
| 传输延迟测试条件 | 50pF |
| 宽度 | 6.35mm |
| 封装类型 | PDIP |
| 最大高电平输出电流 | -5.2mA |
| 最大工作电源电压 | 6 V |
| 最高工作温度 | +85°C |
| 长度 | 19.3mm |
| 尺寸 | 19.3 x 6.35 x 4.57mm |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
