texas instruments

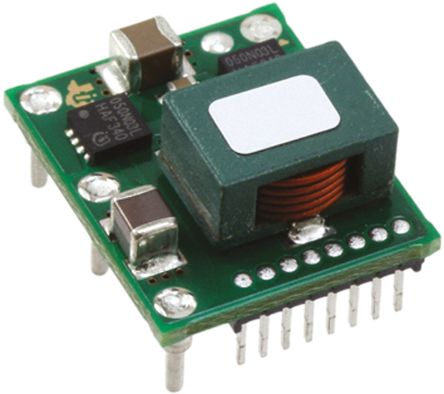

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 12DIP Module |
| 类型 | Step Down |
| 输出电流 | 10 A |
| 输出电压 | 0.7 to 3.6 V |
| 输入电压 | 4.75 to 14 V |
| 输出数 | 1 |
| 标准包装 | Trays |
| 供应商封装形式 | DIP Module |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 标准包装名称 | DIP Module |
| 安装 | Through Hole |
| 输出电压 | 0.7 to 3.6 |
| 封装 | Tray |
| 输出电流 | 10 |
| Package Width | 15.75 |
| 隔离 | Non-Isolated |
| PCB | 12 |
| Package Length | 19.92 |
| 最低工作温度 | -40 |
| 引脚数 | 12 |
| 铅形状 | Through Hole |
| 安装类型 | Through Hole |
| 功率（瓦） - 制造商系列 | 36W |
| 电压 - 输出1 | 0.7 ~ 3.6 V |
| 尺寸/尺寸 | 0.75" L x 0.62" W x 0.32" H (19.1mm x 15.7mm x 8.1mm) |
| 效率 | 95% |
| 电流 - 输出（最大） | 10A |
| 电压 - 输入（最大） | 14V |
| 封装/外壳 | 12-DIP Module |
| 工作温度 | -40°C ~ 85°C |
| 电压 - 输入（最小值） | 4.75V |
| 其他名称 | 296-23167 |
| 功率（瓦特） - 最大 | 36W |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 36 |
| 产品 | Non-Isolated / POL |
| 产品种类 | DC/DC Converters |
| 工作温度范围 | - 40 C to + 85 C |
| 系列 | PTD08A010W |
| 输入电压范围 | 4.75 V to 14 V |
| 输出电压通道1 | 0.7 V to 3.6 V |
| 安装风格 | Through Hole |
| 封装/外壳尺寸 | DIP-12 Module |
| 输入电压标称 | 5 V, 12 V |
| RoHS | RoHS Compliant |
| 输出电流通道1 | 10 A |
| 工作温度（最大） | 85C |
| 工作温度（最小值） | -40C |
| 筛选等级 | Industrial |
| 弧度硬化 | No |
| 产品厚度（毫米） | 15.75 mm |
| 删除 | Compliant |
| 产品长度（mm ） | 19.92 mm |
| Weight (kg) | 0 |
| Tariff No. | 85044090 |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | Through-Hole Module (EGS) | 12 |
| Package QTY | Carrier | 36 | TIW TRAY |
| Compensator | |
| No of Outputs | |
| New Flag | |
| Functional Diagram | alt_slts285e.gif |
| Rating | |
| Package Group | Through-Hole Module |
| Datasheet | SLTS285E |
| Reference Design | |
| TI Design | |
| HiRel | |
| 非易失性存储器 | |
| DPWM Resolution |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
