texas instruments

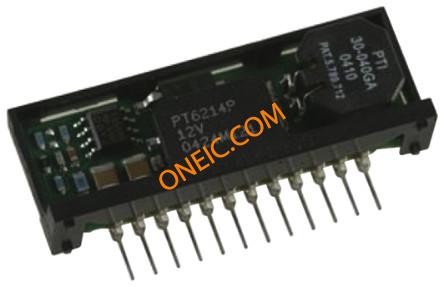

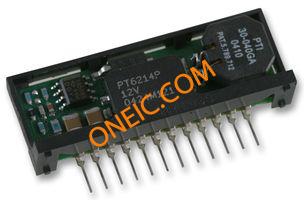

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 12SIP Module |
| 类型 | Step Down |
| 输出电流 | 3 A |
| 输出电压 | 5 V |
| 输入电压 | 9 to 38 V |
| 输出数 | 1 |
| 开关稳压器 | Yes |
| 供应商封装形式 | SIP Module |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 标准包装名称 | SIP Module |
| Package Height | 17.01(Max) |
| 安装 | Through Hole |
| 输出电压 | 5 |
| 输出电流 | 3 |
| 隔离 | Non-Isolated |
| PCB | 12 |
| Package Length | 43.43(Max) |
| 最低工作温度 | -40 |
| 引脚数 | 12 |
| 铅形状 | Through Hole |
| 安装类型 | Through Hole |
| 标准包装 | 12 |
| 电压 - 输出1 | 5V |
| 效率 | 89% |
| 封装 | Tray |
| 电流 - 输出（最大） | 3A |
| 电压 - 输入（最大） | 38V |
| 封装/外壳 | 12-SIP Module |
| 工作温度 | -40°C ~ 85°C |
| 电压 - 输入（最小值） | 9V |
| 功率（瓦） - 制造商系列 | 15W |
| 功率（瓦特） - 最大 | 15W |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 43.15 x 9.4 x 16.75mm |
| 身高 | 16.75mm |
| 长度 | 43.15mm |
| 最高工作温度 | +85 °C |
| 最低工作温度 | -40 °C |
| 包装类型 | SIP Module |
| 调节功能 | Buck Controller |
| 宽度 | 9.4mm |
| DC / DC Converter Type | :Non Isolated POL |
| DC / DC Converter Output Type | :Fixed, Adjustable |
| Input Voltage DC Min | :9V |
| Input Voltage DC Max | :30V |
| No. of Outputs | :1 |
| Output Voltage Nom. | :5V |
| Output Current Max | :3A |
| Output Power Max | :15W |
| DC / DC Converter Mounting | :Through Hole |
| Approvals / Standards | :- |
| Accuracy % | :1% |
| Adjustable Output Voltage Max | :8.5V |
| Adjustable Output Voltage Min | :2.18V |
| Base Number | :6302 |
| 频率 | :500kHz |
| IC Generic Number | :6302 |
| Input Voltage Max | :38V |
| Input Voltage Min | :9V |
| No. of Pins | :12 |
| Operating Temperature Max | :85°C |
| Operating Temperature Min | :-40°C |
| 工作温度范围 | :-40°C to +85°C |
| Output Voltage Max | :5V |
| Power Supply IC Type | :Switching regulator |
| Primary Input Voltage | :38V |
| SVHC | :No SVHC (20-Jun-2013) |
| 电源电压 | :30V |
| Supply Voltage Max | :38V |
| Supply Voltage Min | :9V |
| Voltage Regulator Case Style | :SIP Module |
| 电压稳压器类型 | :Step Down (Buck) |
| Weight (kg) | 0.0065 |
| Tariff No. | 85423990 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
