texas instruments

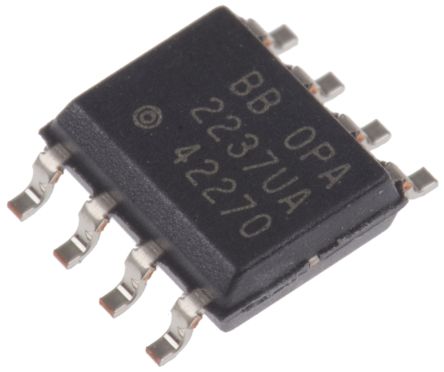

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 8SOIC |
| 每个芯片的通道数 | 2 |
| 类型 | General Purpose Amplifier |
| 典型增益带宽积 | 1.4 MHz |
| 典型的转换率 | 0.5@5V V/us |
| 最大输入失调电压 | 0.75@5V mV |
| 最大输入偏置电流 | 0.04@5V uA |
| 典型输入噪声电压密度 | 28@5V nV/rtHz |
| 最低CMRR | 78 dB |
| 最小单电源电压 | 2.7 V |
| 最大单电源电压 | 36 V |
| 最小双电源电压 | ±1.35 V |
| 最大双电源电压 | ±18 V |
| 安装 | Surface Mount |
| 工作温度 | -40 to 85 °C |
| 典型的同相输入噪声电流密度 | 0.06@5V pA/rtHz |
| 典型电压增益 | 88 dB |
| 标准包装 | Rail / Tube |
| 制造商类型 | General Purpose Amplifier |
| 典型的单电源电压 | 5 |
| 轨至轨 | No |
| Package Width | 4(Max) |
| PCB | 8 |
| 最大双电源电压 | ±18 |
| 最大输入偏置电流 | 0.04@5V |
| Minimum PSRR | 100(Typ) |
| 欧盟RoHS指令 | Compliant |
| 典型增益带宽积 | 1.4 |
| 典型电压增益 | 88 |
| 电源类型 | Single|Dual |
| 最低CMRR | 78 |
| 最低工作温度 | -40 |
| 供应商封装形式 | SOIC |
| 标准包装名称 | SOIC |
| 最高工作温度 | 85 |
| 最大单电源电压 | 36 |
| 最小双电源电压 | ±1.35 |
| 典型双电源电压 | ±15 |
| 关机支持 | No |
| Package Length | 5(Max) |
| 引脚数 | 8 |
| Maximum Input Offset Current | 0.01@5V |
| 最大输入失调电压 | 0.75@5V |
| 最小单电源电压 | 2.7 |
| Package Height | 1.5(Max) |
| 封装 | Tube |
| 典型的转换率 | 0.5@5V |
| 铅形状 | Gull-wing |
| 电流 - 输出/通道 | 8mA |
| 放大器类型 | General Purpose |
| 安装类型 | Surface Mount |
| 供应商设备封装 | 8-SOIC |
| 电流 - 电源 | 200µA |
| Voltage - Supply, Single/Dual (±) | 2.7 V ~ 36 V, ±1.35 V ~ 18 V |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) |
| 压摆率 | 0.5 V/µs |
| 电流 - 输入偏压 | 8.5nA |
| 电压 - 输入偏移 | 350µV |
| 电路数 | 2 |
| 增益带宽积 | 1.5MHz |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 75 |
| 电源电流 | 0.95 mA |
| 工作电源电压 | 2.7 V to 36 V, +/- 1.35 V to +/- 18 V |
| 产品种类 | Operational Amplifiers - Op Amps |
| 共模抑制比 - 闵 | 78 dB |
| 单位重量 | 0.002677 oz |
| 通道数 | 2 Channel |
| 最高工作温度 | + 85 C |
| 输入偏置电流 - 最大 | 40 nA |
| 关机 | No Shutdown |
| RoHS | RoHS Compliant |
| 系列 | OPA2237 |
| 安装风格 | SMD/SMT |
| 输入失调电压 | 750 uV |
| 最低工作温度 | - 40 C |
| 技术 | Bipolar |
| 工作温度范围 | -40C to 85C |
| 包装类型 | SOIC |
| 元件数 | 2 |
| 共模抑制比 | 78 dB |
| 工作温度分类 | Industrial |
| Dual Supply Voltage (Typ) | �15 V |
| 输入偏置电流 | 40 nA |
| 电源要求 | Single/Dual |
| Dual Supply Voltage (Min) | �1.35 V |
| 铁/铁I / O类型 | No |
| 关机功能 | No |
| 弧度硬化 | No |
| 单电源电压（最小值） | 2.7 V |
| 单电源电压（最大值） | 36 V |
| 单电源电压（典型值） | 5 V |
| Dual Supply Voltage (Max) | �18 V |
| 电源抑制比 | 100 dB |
| 电压增益（dB） | 88 dB |
| 单位增益带宽积 | 1.4MHz |
| Op Amp Type | :Low Offset Voltage |
| No. of Amplifiers | :2 |
| Supply Voltage Range | :± 1.35V to ± 18V |
| Amplifier Case Style | :SOIC |
| No. of Pins | :8 |
| 带宽 | :1.5MHz |
| MSL | :MSL 3 - 168 hours |
| Weight (kg) | 0.002 |
| Tariff No. | 85411000 |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :125°C |
| SVHC | :No SVHC (20-Jun-2013) |
| Base Number | :2237 |
| 输入失调电压最大值 | :750µV |
| 工作温度范围 | :-55°C to +125°C |
| Supply Voltage + Nom | :36V |
| Supply Voltage Max | :36V |
| Supply Voltage Min | :2.7V |
| Status | ACTIVE |
| Temp (oC) | |
| Package | Pins | SOIC (D) | 8 |
| Device Marking | View |
| Package QTY | Carrier | 75 | TUBE |
| New Flag | |
| Functional Diagram | |
| CMRR | 80 |
| GBW | 1.5 |
| Reference Design | |
| HiRel | |
| Package Group | SOIC VSSOP |
| BW @ Acl | |
| Vs | 36 |
| Iib | |
| 附加功能 | |
| Rail-to-Rail | Out |
| IIB | 40000 |
| Datasheet | SBOS057A |
| 建筑 | |
| Vn at Flatband | |
| Iq per channel | 0.35 |
| TI Design | |
| Vos (Offset Voltage @ 25C) | 0.75 |
| Rating | Catalog |
| Offset Drift | 2 |
| Vn at 1kHz | 28 |
| Total Supply Voltage | 2.7 |
| Acl, min spec gain | |
| Settling Time (01%) | |
| Offset Voltage Drift (+/-) | |
| Io |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
