Texas Instruments

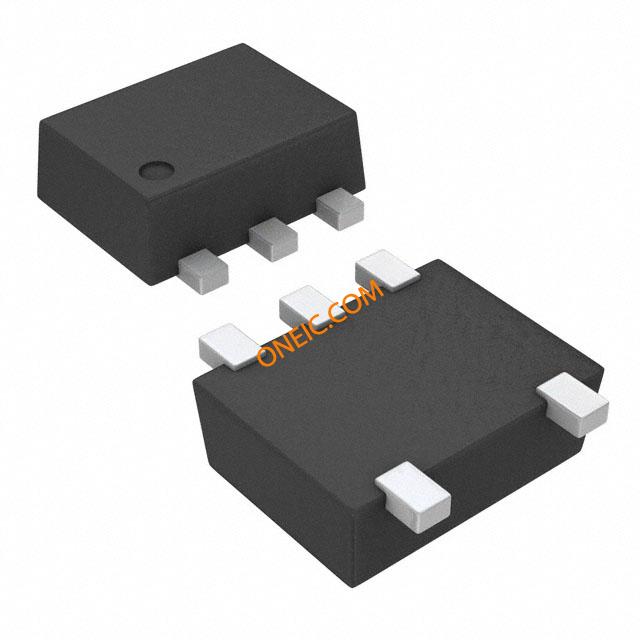

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 电流 - 输出/通道 | 20mA |
| 放大器类型 | General Purpose |
| 安装类型 | Surface Mount |
| 标准包装 | 4,000 |
| 供应商设备封装 | SOT-5 |
| 输出类型 | Rail-to-Rail |
| 增益带宽积 | 1.2MHz |
| 封装 | Tape & Reel (TR) |
| 工作温度 | -40°C ~ 125°C |
| 电流 - 电源 | 110µA |
| Voltage - Supply, Single/Dual (±) | 2.7 V ~ 36 V, ±1.35 V ~ 18 V |
| 封装/外壳 | SOT-553 |
| 压摆率 | 0.4 V/µs |
| 电流 - 输入偏压 | 8pA |
| 电压 - 输入偏移 | 250µV |
| 电路数 | 1 |
| 其他名称 | 296-34920-2 |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 4000 |
| RoHS | RoHS Compliant |
| 输入失调电压 | 1.8 mV |
| 安装 | Surface Mount |
| 工作温度范围 | -40C to 125C |
| 包装类型 | SOT |
| 引脚数 | 5 |
| 元件数 | 1 |
| 共模抑制比 | 90 dB |
| 工作温度分类 | Automotive |
| 输入偏置电流 | 0.015 nA |
| 电源要求 | Single/Dual |
| Dual Supply Voltage (Min) | �1.35 V |
| 铁/铁I / O类型 | Rail to Rail Output |
| 关机功能 | No |
| 弧度硬化 | No |
| 单电源电压（最小值） | 2.7 V |
| 单电源电压（最大值） | 36 V |
| 单电源电压（典型值） | 3/5/9/12/15/18/24/28 V |
| Dual Supply Voltage (Max) | �18 V |
| 电源抑制比 | 120 dB |
| 电压增益（dB） | 130 dB |
| 单位增益带宽积 | 1.2MHz |
| Status | ACTIVE |
| Temp (oC) | -40 to 125 |
| Package | Pins | SOT (DRL) | 5 |
| Device Marking | View |
| Package QTY | Carrier | 4000 | LARGE T&R |
| New Flag | |
| Functional Diagram | alt_sbos557b.gif |
| CMRR | 104 |
| GBW | 1.2 |
| Reference Design | Y |
| HiRel | |
| Package Group | SOIC SOT-23 SOT |
| BW @ Acl | |
| Vs | 36 |
| 通道数 | 1 |
| Iib | |
| 附加功能 | |
| Rail-to-Rail | Out |
| 工作温度范围 | -40 to 125 |
| IIB | 15 |
| Datasheet | SBOS557B |
| 建筑 | |
| Vn at Flatband | |
| Iq per channel | 0.145 |
| TI Design | Y |
| Vos (Offset Voltage @ 25C) | 1.8 |
| Rating | Catalog |
| Offset Drift | 0.3 |
| Vn at 1kHz | 19 |
| Total Supply Voltage | 2.7 |
| Acl, min spec gain | |
| Settling Time (01%) | |
| Offset Voltage Drift (+/-) | |
| Io | |
| 输入电压范围 - 最大 | 36 V |
| 输入类型 | Rail-to-Rail |
| Ib - Input Bias Current | 15 pA |
| 工作电源电压 | 36 V |
| 产品 | Precision Amplifiers |
| GBP - Gain Bandwidth Product | 1.2 MHz |
| 品牌 | Texas Instruments |
| 关机 | No Shutdown |
| CMRR - Common Mode Rejection Ratio | 104 dB |
| 最高工作温度 | + 125 C |
| SR - Slew Rate | 0.4 V/us |
| 最低工作温度 | - 40 C |
| 最大双电源电压 | 18 V |
| en - Input Voltage Noise Density | 19 nV/sqrt Hz |
| Ios - Input Offset Current | 15 pA |
| 电源电压 - 最大 | 36 V |
| 电源电压 - 最小 | 2.7 V |
| 工作电源电流 | 100 uA |
| Vos - Input Offset Voltage | 0.25 mV |
| 系列 | OPA170 |
| 安装风格 | SMD/SMT |
| 最小双电源电压 | 1.35 V |
