texas instruments

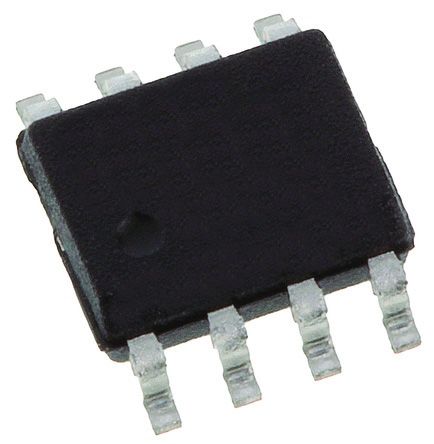

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 8SOIC |
| 每个芯片的通道数 | 1 |
| 类型 | General Purpose Amplifier |
| 典型增益带宽积 | 10 MHz |
| 典型的转换率 | 13@±15V V/us |
| 最大电源电流 | 8@±15V mA |
| 最大输入失调电压 | 4@±15V mV |
| 最大输入偏置电流 | 1.5@±15V uA |
| 典型输入噪声电压密度 | 7@±15V nV/rtHz |
| 最低CMRR | 70 dB |
| 最小双电源电压 | ±5 V |
| 安装 | Surface Mount |
| 工作温度 | 0 to 70 °C |
| 典型的同相输入噪声电流密度 | 2.5@±15V pA/rtHz |
| 典型电压增益 | 100 dB |
| 标准包装 | Tape & Reel |
| 制造商类型 | Low Noise Amplifier |
| 轨至轨 | No |
| Package Width | 4(Max) |
| PCB | 8 |
| Maximum Dual Supply Voltage | ±15 |
| 最大输入偏置电流 | 1.5@±15V |
| 欧盟RoHS指令 | Compliant |
| 最大电源电流 | 8@±15V |
| 典型增益带宽积 | 10 |
| 典型电压增益 | 100 |
| 电源类型 | Dual |
| 最低CMRR | 70 |
| 最低工作温度 | 0 |
| 供应商封装形式 | SOIC |
| 标准包装名称 | SOIC |
| 最高工作温度 | 70 |
| 最小双电源电压 | ±5 |
| 典型双电源电压 | ±9|±12 |
| 关机支持 | No |
| Package Length | 5(Max) |
| 引脚数 | 8 |
| Maximum Input Offset Current | 0.3@±15V |
| 最大输入失调电压 | 4@±15V |
| Package Height | 1.5(Max) |
| 封装 | Tape and Reel |
| 典型的转换率 | 13@±15V |
| 技术 | Bipolar |
| 铅形状 | Gull-wing |
| 电流 - 输出/通道 | 38mA |
| 放大器类型 | General Purpose |
| 安装类型 | Surface Mount |
| 供应商设备封装 | 8-SOIC |
| 电流 - 电源 | 4mA |
| Voltage - Supply, Single/Dual (±) | 10 V ~ 30 V, ±5 V ~ 15 V |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) |
| 压摆率 | 13 V/µs |
| 电流 - 输入偏压 | 500nA |
| 电压 - 输入偏移 | 500µV |
| 电路数 | 1 |
| 增益带宽积 | 10MHz |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | 296-26239-1 |
| 工厂包装数量 | 2500 |
| 电源电流 | 4 mA |
| 工作电源电压 | 10 V to 30 V, +/- 5 V to +/- 15 V |
| 产品种类 | Operational Amplifiers - Op Amps |
| 共模抑制比 - 闵 | 70 dB |
| 单位重量 | 0.002561 oz |
| 通道数 | 1 Channel |
| 最高工作温度 | + 70 C |
| 输入偏置电流 - 最大 | 1.5 uA |
| 关机 | No Shutdown |
| 最大双电源电压 | +/- 15 V |
| RoHS | RoHS Compliant |
| 输出电流 | 38 mA |
| 系列 | NE5534 |
| 安装风格 | SMD/SMT |
| 输入失调电压 | 4 mV |
| 最低工作温度 | 0 C |
| Status | ACTIVE |
| Temp (oC) | 0 to 70 |
| Package | Pins | SOIC (D) | 8 |
| Device Marking | View |
| Package QTY | Carrier | 2500 | LARGE T&R |
| New Flag | |
| Functional Diagram | alt_slos070d.gif |
| CMRR | 70 |
| GBW | 10 |
| Reference Design | |
| HiRel | |
| Package Group | PDIP SOIC |
| BW @ Acl | |
| Vs | 30 |
| Iib | |
| 附加功能 | |
| Rail-to-Rail | |
| 工作温度范围 | 0 to 70 |
| IIB | 1500000 |
| Datasheet | SLOS070D |
| 建筑 | |
| Vn at Flatband | |
| Iq per channel | 8 |
| TI Design | |
| Vos (Offset Voltage @ 25C) | 4 |
| Rating | Catalog |
| Offset Drift | |
| Vn at 1kHz | 4 |
| Total Supply Voltage | 10 |
| Acl, min spec gain | |
| Settling Time (01%) | |
| Offset Voltage Drift (+/-) | |
| Io | |
| Dual supply voltage | ±5 ...±15 V |
| Open loop gain | 100 |
| Operating temperature | 0...+70 °C |
| 带宽 | 10 |
| Input offset voltage | 4 mV |
| 设计 | Single |
| Voltage noise | 3.5 nV/√Hz |
| 压摆率 | 13 |
| Single supply voltage | 10 ...30 V |
| 供电电流 | 4 mA |
| 典型双电源电压 | ±12 V, ±9 V |
| Board Level Components | Y |
| 典型电压增益 | 100 dB |
| 最高工作温度 | +70 °C |
| 典型转换速率 | 13V/µs |
| 安装类型 | 表面贴装 |
| 电源类型 | 双 |
| 最低工作温度 | 0 °C |
| 高度 | 1.58mm |
| 长度 | 4.9mm |
| 宽度 | 3.91mm |
| 尺寸 | 4.9 x 3.91 x 1.58mm |
| 引脚数目 | 8 |
| 封装类型 | SOIC |
| 每片芯片通道数目 | 1 |
| 典型增益带宽积 | 10MHz |
| 典型输入电压噪声密度 | 4nV/√Hz |
| 电源类型 | Single, Dual |
| 双电源电压 | +/- 9 V, +/- 12 V |
| 工作电源电流 | 4 mA |
| Ib - Input Bias Current | 1.5 uA |
| 产品 | Operational Amplifiers |
| GBP - Gain Bandwidth Product | 10 MHz |
| 品牌 | Texas Instruments |
| CMRR - Common Mode Rejection Ratio | 100 dB |
| SR - Slew Rate | 13 V/us |
| en - Input Voltage Noise Density | 3.5 nV/sqrt Hz |
| 长度 | 4.9 mm |
| 电源电压 - 最大 | 30 V |
| In - Input Noise Current Density | 2.5 pA/sqrt Hz |
| 电源电压 - 最小 | 10 V |
| 电压增益dB | 100 V/mV |
| Vos - Input Offset Voltage | 4 mV |
| Output Current per Channel | 38 mA |
| 身高 | 1.58 mm |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
