texas instruments

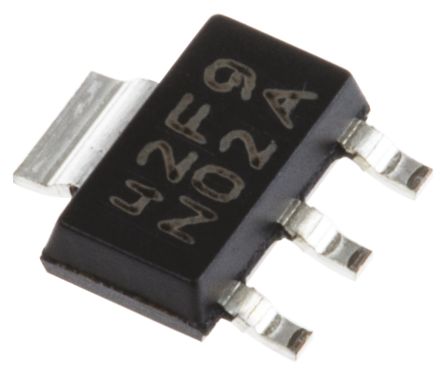

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 4SOT-223 |
| 极性 | Negative |
| 类型 | Linear |
| 输出数 | 1 |
| 最小输入电压 | -4.2 V |
| 最大输入电压 | -50 V |
| 最大输出电流 | 1 A |
| 输出电压 | -1.2 to -37 V |
| 最大功率耗散 | 2000 mW |
| 线路调整 | 0.04 %/V |
| 负载调整率 | 1 % |
| 参考电压 | -1.287 V |
| 工作温度 | -40 to 125 °C |
| 安装 | Surface Mount |
| 输出类型 | Adjustable |
| 标准包装 | Tape & Reel |
| 标准包装 | Cut Tape |
| 封装 | Tape & Reel (TR) |
| 稳压器拓扑结构 | Negative Adjustable |
| 安装类型 | Surface Mount |
| 稳压器数量 | 1 |
| 电流 - 限制（最小） | 1.5A |
| 供应商设备封装 | SOT-223 |
| 电压 - 输出 | -1.2 V ~ -37 V |
| 电流 - 输出 | 1A |
| 封装/外壳 | TO-261-4, TO-261AA |
| 电压 - 电压 | -4.2 V ~ -50 V |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | LM337IMP/NOPBDKR |
| 外形尺寸 | 6.5 x 3.56 x 1.6mm |
| 身高 | 1.6mm |
| 长度 | 6.5mm |
| 最高工作温度 | +125 °C |
| 最低工作温度 | -40 °C |
| 包装类型 | SOT-223 |
| 引脚数 | 3 |
| 调节功能 | Standard |
| 宽度 | 3.56mm |
| 输出电流 | 1 A |
| 工厂包装数量 | 1000 |
| PSRR /脉动抑制 - 典型值比 | 77 dB |
| 系列 | LM337-N |
| 安装风格 | SMD/SMT |
| 最大输入电压 | - 40 V |
| RoHS | RoHS Compliant |
| 输入电压最小 | - 4.2 V |
| 功率耗散 | 2000 W |
| 工作温度范围 | -40C to 125C |
| 稳压器输出类型 | Adjustable |
| 电压稳压器类型 | Standard |
| 极性类型 | Negative |
| 工作温度分类 | Automotive |
| 输入电压 | -50 V |
| 输入电压（最小值） | -4.2 V |
| 弧度硬化 | No |
| Input Voltage Min | :-50V |
| Input Voltage Max | :-4.2V |
| Output Voltage Min | :-1.2V |
| Output Voltage Max | :-37V |
| No. of Pins | :3 |
| Operating Temperature Min | :-40°C |
| MSL | :MSL 1 - Unlimited |
| Weight (kg) | 0 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Replaced By | |
| Temp (oC) | -40 to 125 |
| Package | Pins | SOT-223 (DCY) | 4 |
| Device Marking | View |
| Package QTY | Carrier | 1000 | LARGE T&R |
| New Flag | |
| Functional Diagram | |
| Iout2 | |
| HiRel | Y |
| 准确性 | |
| Fixed Output Options | |
| 输出电压 | -1.2 |
| Package Group | SOT-223 TO TO-220 |
| Output Options | Adjustable Output Negative Output |
| Reference Design | |
| 附加功能 | Overcurrent Protection Thermal Shutdown |
| 工作温度范围 | -40 to 125 |
| Output Capacitor Type | |
| Iout | 1.5 |
| Datasheet | SNVS778D |
| Vout2 | |
| 噪音 | |
| Vdo | 2400 |
| Rating | Military |
| TI Design | |
| Iq | |
| PSRR @ 100KHz | |
| Vin | -4.2 |
| Regulated Outputs | 1 |
