texas instruments

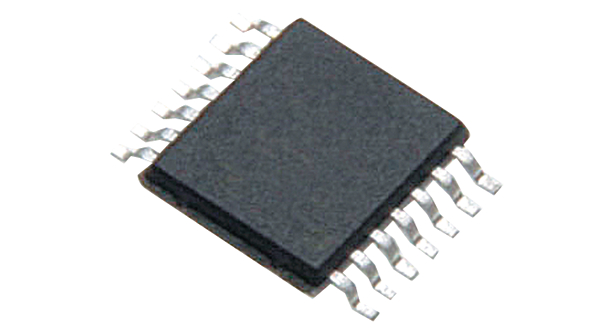

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14TSSOP |
| 每个芯片的通道数 | 4 |
| 输出类型 | Open Collector |
| 典型响应时间 | 1.3 us |
| 典型电压增益 | 106.02 dB |
| 安装 | Surface Mount |
| 最小单电源电压 | 2 V |
| 最大单电源电压 | 30 V |
| 最小双电源电压 | ±1 V |
| 最大双电源电压 | ±15 V |
| 工作温度 | -25 to 125 °C |
| 标准包装 | Tape & Reel |
| 产品种类 | Comparator ICs |
| RoHS | RoHS Compliant |
| 产品 | Analog Comparators |
| 通道数 | 4 |
| 电源电压 - 最大 | 30 V |
| 电源电压 - 最小 | 2 V |
| 偏移电压（最大值） | 5 mV |
| 电源电流（最大值） | 0.5 mA |
| 响应时间 | 0.3 us |
| 最高工作温度 | + 85 C |
| 安装风格 | SMD/SMT |
| 封装/外壳 | TSSOP-14 |
| 封装 | Reel |
| 最低工作温度 | - 25 C |
| 输出电流（典型值） | 6 mA |
| 工厂包装数量 | 2000 |
| 制造商类型 | Differential Comparator |
| 典型的单电源电压 | 3|5|9|12|15|18|24|28 |
| 轨至轨 | No |
| 典型响应时间 | 1.3 |
| Package Width | 4.5(Max) |
| PCB | 14 |
| 最大双电源电压 | ±15 |
| Maximum Input Bias Current | 0.25@5V |
| 欧盟RoHS指令 | Compliant |
| 典型电压增益 | 106.02 |
| 电源类型 | Single|Dual |
| 最低工作温度 | -25 |
| 供应商封装形式 | TSSOP |
| 标准包装名称 | TSSOP |
| 最高工作温度 | 125 |
| 最大单电源电压 | 30 |
| 最小双电源电压 | ±1 |
| 典型双电源电压 | ±3|±5|±9|±12 |
| Package Length | 5.1(Max) |
| 引脚数 | 14 |
| Maximum Input Offset Voltage | 5@30V |
| 最小单电源电压 | 2 |
| Package Height | 1.05(Max) |
| 技术 | Bipolar |
| 铅形状 | Gull-wing |
| 元件数 | 4 |
| 安装类型 | Surface Mount |
| 电流 - 输入偏压（最大值） | 0.25µA @ 5V |
| 电流 - 静态（最大） | 2mA |
| 电压 - 输入偏移（最大） | 5mV @ 30V |
| 电流 - 输出（典型值）电流 | 20mA |
| Voltage - Supply, Single/Dual (±) | 2 V ~ 30 V, ±1 V ~ 15 V |
| 供应商设备封装 | 14-TSSOP |
| 类型 | Differential |
| 其他名称 | 296-15084-2 |
| 封装/外壳 | 14-TSSOP (0.173", 4.40mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 偏移电压 - 最大 | 5 mV |
| 系列 | LM239 |
| 单位重量 | 0.002018 oz |
| 电源电流 - 最大 | 0.5 mA |
| 输出电流 - 典型值 | 6 mA |
| 输入偏置电流（典型值） | 250 nA |
| 输入失调电压 | 5 mV |
| 工作温度范围 | -25C to 125C |
| 包装类型 | TSSOP |
| 元件数 | 4 |
| 工作温度分类 | Commercial |
| Dual Supply Voltage (Typ) | �3/�5/�9/�12 V |
| 电源要求 | Single/Dual |
| Dual Supply Voltage (Min) | �1 V |
| 弧度硬化 | No |
| 单电源电压（最小值） | 2 V |
| 单电源电压（最大值） | 30 V |
| 单电源电压（典型值） | 3/5/9/12/15/18/24/28 V |
| Dual Supply Voltage (Max) | �15 V |
| 电压增益（dB） | 106.02 dB |
| 电源电流 | 2 mA |
| 删除 | Compliant |
| 比较器类型 | :Differential |
| No. of Comparators | :4 |
| Supply Voltage Range | :2V to 30V |
| Amplifier Case Style | :TSSOP |
| No. of Pins | :14 |
| IC Output Type | :Open Collector |
| Output Compatibility | :CMOS, MOS, TTL |
| Operating Temperature Min | :-25°C |
| Operating Temperature Max | :85°C |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (16-Dec-2013) |
| No.Comparators | :4 |
| Weight (kg) | 0.0001 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -25 to 85 |
| Package | Pins | TSSOP (PW) | 14 |
| Device Marking | View |
| Package QTY | Carrier | 2000 | LARGE T&R |
| Functional Diagram | fbd_slcs006t.gif |
| Input Bias Current (+/-) | 250 |
| OPA: GBW | |
| HiRel | |
| tRESP Low - to - High | 0.7 |
| Package Group | PDIP SOIC TSSOP |
| Reference Design | |
| Rail-to-Rail | Out |
| 工作温度范围 | -25 to 85 |
| Datasheet | SLCS006T |
| Iq per channel | 0.5 |
| 特殊功能 | |
| Vos (Offset Voltage @ 25C) | 2 |
| Rating | Catalog |
| TI Design | |
| VICR | 0 |
| Vs | 36 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
