texas instruments

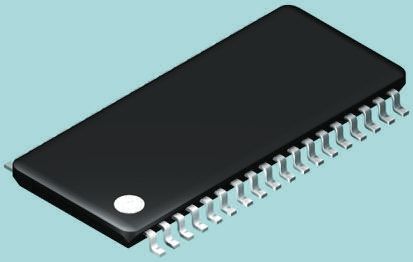

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 36HSSOP EP |
| 类型 | Dual Full Bridge PWM Motor Driver |
| 工作电源电压 | 12.3 V |
| 最大工作电流 | 12 mA |
| 工作温度 | -40 to 85 °C |
| 安装 | Surface Mount |
| 标准包装 | Rail / Tube |
| 典型工作电源电压 | 12.3 |
| 供应商封装形式 | HSSOP EP |
| 最大工作电流 | 12 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 最低工作电源电压 | 11.4 |
| 封装 | Tube |
| 最大工作电源电压 | 13.2 |
| 最低工作温度 | -40 |
| 引脚数 | 36 |
| 铅形状 | Gull-wing Lead (L-Lead) |
| 功能 | Power Bridge - Logic Driven Power Stage |
| 汽车类型 - AC，DC | Brushless DC (BLDC), Brushed DC |
| 安装类型 | Surface Mount |
| 应用范围 | General Purpose |
| 电压 - 负载 | 0 V ~ 52.5 V |
| 供应商设备封装 | 36-HSSOP |
| 电流 - 输出 | 10A |
| 电机型号 - 步进 | Bipolar |
| 电压 - 电源 | 11.4 V ~ 13.2 V |
| 封装/外壳 | 36-BSSOP (0.433", 11.00mm Width) Exposed Pad |
| 接口 | Parallel |
| 输出配置 | Full H-Bridge, (2) Dual |
| 其他名称 | 296-24082-5 |
| RoHS指令 | Lead free / RoHS Compliant |
| 应用 | Dual Full Bridge Motor Driver |
| 外形尺寸 | 15.9 x 11 x 3.15mm |
| 身高 | 3.15mm |
| 长度 | 15.9mm |
| 最大工作电源电压 | 13.2 V |
| 最高工作温度 | +85 °C |
| 最低工作电源电压 | 11.4 V |
| 最低工作温度 | -40 °C |
| 包装类型 | HSSOP, HSSOP EP |
| 宽度 | 11mm |
| 输出数 | 2 |
| 产品 | Fan / Motor Controllers / Drivers |
| 产品种类 | Motor / Motion / Ignition Controllers & Drivers |
| 输出电流 | 5 A |
| 工厂包装数量 | 29 |
| 系列 | DRV8402 |
| 安装风格 | SMD/SMT |
| 输出电压 | 0 V to 52.5 V |
| 电源电流 | 12 mA |
| RoHS | RoHS Compliant |
| 工作电流 | 12 mA |
| 工作温度（最大） | 85C |
| 工作温度（最小值） | -40C |
| 工作温度分类 | Industrial |
| 弧度硬化 | No |
| 工作电源电压（最大值） | 13.2 V |
| 工作电源电压（典型值） | 12.3 V |
| 工作电源电压（最小值） | 11.4 V |
| 删除 | Compliant |
| Motor Type | :Full Bridge |
| No. of Outputs | :4 |
| Driver Case Style | :HSSOP |
| No. of Pins | :36 |
| Supply Voltage Min | :0V |
| Supply Voltage Max | :52.5V |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| MSL | :MSL 4 - 72 hours |
| SVHC | :No SVHC (16-Dec-2013) |
| Base Number | :8402 |
| Digital IC Case Style | :HSSOP |
| 频率 | :500kHz |
| 输入电流 | :9mA |
| 工作温度范围 | :-40°C to +85°C |
| Output Current Max | :5A |
| Supply Voltage Range | :0V to 52.5V |
| 端接类型 | :SMD |
| Weight (kg) | 0.0001 |
| Tariff No. | 85423990 |
| 案例 | HSSOP36 |
| 输出电流 | 10A |
| Integrated circuit type | driver |
| Gross weight | 4.2 g |
| 输出电压 | 5V |
| Number of channels | 2 |
| 电源电压 | 0...52.5V DC |
| Multiplicity | 1 |
| Kind of integrated circuit | PWM controller |
| Collective package [pcs] | 3 |
| spg | 3 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
