texas instruments

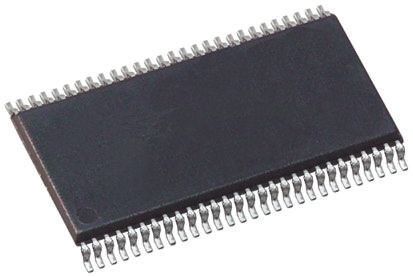

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 56HTSSOP EP |
| 类型 | Motor Driver |
| 最大工作电流 | 15(Typ) mA |
| 工作温度 | -40 to 125 °C |
| 安装 | Surface Mount |
| 标准包装 | Trays |
| 产品种类 | Motor / Motion / Ignition Controllers & Drivers |
| RoHS | RoHS Compliant |
| 产品 | Fan / Motor Controllers / Drivers |
| 工作电源电压 | 8 V to 60 V |
| 电源电流 | 15 mA |
| 安装风格 | SMD/SMT |
| 封装/外壳 | TSSOP-56 |
| 封装 | Tube |
| 工厂包装数量 | 35 |
| 寿命 | New Product: New from this manufacturer. |
| 供应商封装形式 | HTSSOP EP |
| 标准包装名称 | TSSOP |
| 最大工作电流 | 15(Typ) |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 125 |
| Package Height | 1.05(Max) |
| 最大工作电源电压 | 60 |
| Package Width | 6.2(Max) |
| PCB | 56 |
| Package Length | 14.1(Max) |
| 最低工作温度 | -40 |
| 最低工作电源电压 | 8 |
| 引脚数 | 56 |
| 铅形状 | Gull-wing |
| 功能 | Controller - Commutation, Direction Management |
| 汽车类型 - AC，DC | Brushed DC, PMSM |
| 安装类型 | Surface Mount |
| 应用范围 | General Purpose |
| 供应商设备封装 | 56-HTSSOP |
| 电压 - 电源 | 8 V ~ 60 V |
| 接口 | Parallel |
| 输出配置 | Pre-Driver |
| RoHS指令 | Lead free / RoHS Compliant |
| 应用 | 3-Phase Motor Driver |
| 外形尺寸 | 14.1 x 6.2 x 1.05mm |
| 身高 | 1.05mm |
| 长度 | 14.1mm |
| 最大工作电源电压 | 60 V |
| 最高工作温度 | +150 °C |
| 最低工作电源电压 | 8 V |
| 最低工作温度 | -40 °C |
| 包装类型 | HTSSOP |
| 典型开关频率 | 200kHz |
| 宽度 | 6.2mm |
| 系列 | DRV8302 |
| 删除 | Compliant |
| 工作电流 | 15 mA |
| 工作温度（最大） | 125C |
| 工作温度（最小值） | -40C |
| 工作温度分类 | Automotive |
| 弧度硬化 | No |
| 工作电源电压（最小值） | 8 V |
| 工作电源电压（最大值） | 60 V |
| 电机控制器类型 | Motor Driver |
| Motor Type | :Three Phase DC Brushless |
| No. of Outputs | :1 |
| 输出电流 | :2.3A |
| Driver Case Style | :HTSSOP |
| No. of Pins | :56 |
| Supply Voltage Min | :8V |
| Supply Voltage Max | :60V |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :125°C |
| MSL | :MSL 3 - 168 hours |
| SVHC | :No SVHC (16-Dec-2013) |
| 工作温度范围 | :-40°C to +125°C |
| Supply Voltage Range | :8V to 60V |
| Weight (kg) | 0.012 |
| Tariff No. | 85423190 |
| Status | ACTIVE |
| Temp (oC) | -40 to 125 |
| Package | Pins | HTSSOP (DCA) | 56 |
| Device Marking | View |
| Package QTY | Carrier | 35 | TUBE |
| Rating | Catalog |
| TI Design | Y |
| Functional Diagram | alt_sles267.gif |
| Gate Drive | 1.7 |
| Control I/F | PWM |
| Package Group | HTSSOP |
| Datasheet | SLES267 |
| Vs | 60 |
| Current Sense Amps | 2 |
| Reference Design | Y |
| 附加功能 | Buck Step Down Converter Hardware Management I/F |
| # of half-bridges | 3 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
