texas instruments

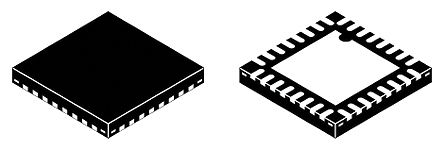

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 32VQFN EP |
| 类型 | PLL Frequency Synthesizer |
| 家庭 | CDCM61002 |
| 每个芯片的元件数 | 1 |
| 输出频率范围 | 43.75 to 683.264 MHz |
| 工作温度 | -40 to 85 °C |
| 工作电源电压 | 3.3 V |
| 最小输入频率 | 21.875 MHz |
| 最大输入频率 | 28.47 MHz |
| 标准包装 | Tape & Reel |
| 安装 | Surface Mount |
| Package Width | 5.15(Max) |
| PCB | 32 |
| 筛选等级 | Industrial |
| 典型工作电源电压 | 3.3 |
| 欧盟RoHS指令 | Compliant |
| 最低工作温度 | -40 |
| 供应商封装形式 | VQFN EP |
| 标准包装名称 | QFN |
| 最高工作温度 | 85 |
| Package Length | 5.15(Max) |
| 最低工作电源电压 | 3 |
| 引脚数 | 32 |
| Package Height | 0.95(Max) |
| 输出频率范围 | 43.75 to 683.264 |
| 封装 | Tape and Reel |
| 最小输入频率 | 21.875 |
| 最大工作电源电压 | 3.6 |
| 最大输入频率 | 28.47 |
| 铅形状 | No Lead |
| 比率 - 输入 | 1:3 |
| 安装类型 | Surface Mount |
| 差分 - 输入 | No/No |
| 输入 | LVCMOS, Crystal |
| 供应商设备封装 | 32-VQFN (5x5) |
| 除法器/乘法器 | Yes/No |
| 频率 - 最大 | 683.28MHz |
| 电压 - 电源 | 3 V ~ 3.6 V |
| 输出 | LVCMOS, LVDS, LVPECL |
| PLL | Yes with Bypass |
| 电路数 | 1 |
| 其他名称 | 296-24193-2 |
| 封装/外壳 | 32-VFQFN Exposed Pad |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作温度范围 | -40C to 85C |
| 包装类型 | VQFN EP |
| 元件数 | 1 |
| 工作温度分类 | Industrial |
| PLL输入频率（最小值） | 21.875 MHz |
| 可编程 | No |
| PLL输入频率（最大值） | 28.47 MHz |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 3.3 V |
| 工作电源电压（最小值） | 3 V |
| 工作电源电压（最大值） | 3.6 V |
| 删除 | Compliant |
| Clock IC Type | :PLL Clock Driver |
| 频率 | :683.28MHz |
| No. of Outputs | :2 |
| Supply Voltage Min | :3V |
| Supply Voltage Max | :3.6V |
| Digital IC Case Style | :QFN |
| No. of Pins | :32 |
| 电源电流 | :126mA |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| MSL | :MSL 2 - 1 year |
| SVHC | :No SVHC (16-Dec-2013) |
| Base Number | :61002 |
| 输入电流 | :200mA |
| 输入类型 | :Crystal, LVCMOS |
| 工作温度范围 | :-40°C to +85°C |
| 输出类型 | :LVCMOS, LVDS, LVPECL |
| Supply Voltage Range | :3V to 3.6V |
| 端接类型 | :SMD |
| Weight (kg) | 0.0001 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| 输入电平 | Crystal LVCMOS |
| 输出电平 | LVPECL LVDS LVCMOS |
| Package | Pins | VQFN (RHB) | 32 |
| Device Marking | View |
| Package QTY | Carrier | 250 | SMALL T&R |
| 功能 | Clock Generator |
| VCC Out | 3.3 |
| TI Design | |
| Functional Diagram | alt_scas870f.gif |
| Rating | |
| Package Group | VQFN |
| Datasheet | SCAS870F |
| VCC | 3.3 |
| 输出频率 | 683.28 |
| Reference Design | |
| 特殊功能 | Pin Programming |
| HiRel |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
