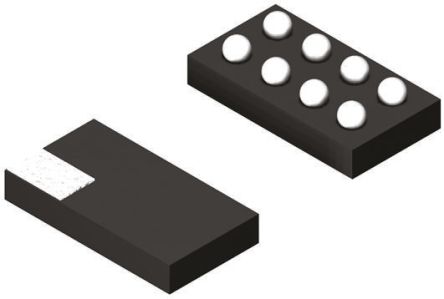

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 8DSBGA |
| 每个芯片的输出端数量 | 2 |
| 最大输入频率 | 52 MHz |
| 工作电源电压 | 2.5|3.3|5 V |
| 最低工作电源电压 | 2.3 V |
| 最大工作电源电压 | 5.5 V |
| 最大传播延迟时间@最大CL | 12(Typ)@2.3V to 5.5V ns |
| 最大占空比 | 55 % |
| 标准包装 | Tape & Reel |
| 典型工作电源电压 | 2.5|3.3|5 |
| 标准包装名称 | BGA |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 包装高度 | 0.33(Max) |
| 最大输入频率 | 52 |
| 封装 | Tape and Reel |
| PCB | 8 |
| 最低工作电源电压 | 2.3 |
| 最大工作电源电压 | 5.5 |
| 包装宽度 | 0.8 |
| 安装 | Surface Mount |
| 供应商封装形式 | DSBGA |
| 包装长度 | 1.6 |
| 最低工作温度 | -40 |
| 类型 | Buffer |
| 引脚数 | 8 |
| 铅形状 | Ball |
| 输出数 | 2 |
| 产品种类 | Clock Buffer |
| 工厂包装数量 | 3000 |
| 系列 | CDC3RL02 |
| 安装风格 | SMD/SMT |
| 电源电压 - 最大 | 5.5 V |
| RoHS | RoHS Compliant |
| 最低工作温度 | - 40 C |
| 封装/外壳 | WCSP-8 |
| 电源电压 - 最小 | 2.3 V |
| 最高工作温度 | + 85 C |
| 电源电流 | 50 mA |
| 最大输出频率 | 52 MHz |
| 占空比 | 55 % |
| 工作温度范围 | -40C to 85C |
| 输入频率 | 52 MHz |
| 包装类型 | DSBGA |
| 工作温度分类 | Industrial |
| 弧度硬化 | No |
| 工作电源电压(典型值) | 2.5/3.3/5 V |
| 工作电源电压(最小值) | 2.3 V |
| 工作电源电压(最大值) | 5.5 V |
| 删除 | Compliant |
| Clock IC Type | :Fan-out Buffer |
| 频率 | :26MHz |
| No. of Outputs | :2 |
| Supply Voltage Min | :2.3V |
| Supply Voltage Max | :5.5V |
| Digital IC Case Style | :DSBGA |
| No. of Pins | :8 |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (16-Dec-2013) |
| Base Number | :3 |
| 工作温度范围 | :-40°C to +85°C |
| Supply Voltage Range | :2.3V to 5.5V |
| Weight (kg) | 0.00027 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -40 to 85 |
| Package | Pins | DSBGA (YFP) | 8 |
| Device Marking | View |
| Package QTY | Carrier | 3000 | LARGE T&R |
| New Flag | |
| Functional Diagram | |
| No of Outputs | 2 |
| HiRel | |
| Package Group | DSBGA |
| Estimated Package Size (WxL) | |
| Reference Design | |
| Divider Ratio | |
| VCC | |
| Datasheet | SCHS371 |
| 输出电平 | SQUARE |
| 输出频率 | 52 |
| 特殊功能 | |
| Rating | Catalog |
| TI Design | |
| Operating Frequency Range |
