texas instruments

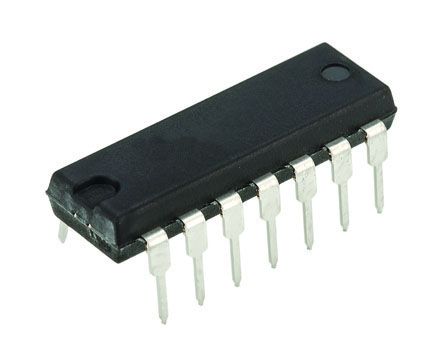

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 14PDIP |
| 逻辑功能 | Shift Register |
| 逻辑系列 | HCT |
| 元素输入 | 2 |
| 每个芯片的元件数 | 1 |
| 方向类型 | Uni-Directional |
| 操作模式 | Serial to Parallel |
| 典型工作电源电压 | 5 V |
| 工作温度 | -55 to 125 °C |
| 标准包装 | Rail / Tube |
| 加工技术 | CMOS |
| 安装 | Through Hole |
| Absolute Propagation Delay Time | 57 |
| 包装宽度 | 6.6(Max) |
| PCB | 14 |
| 筛选等级 | Military |
| 元素输出数 | 8 |
| 典型工作电源电压 | 5 |
| 欧盟RoHS指令 | Compliant |
| 最低工作温度 | -55 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 最高工作温度 | 125 |
| 包装长度 | 19.69(Max) |
| 最低工作电源电压 | 4.5 |
| 引脚数 | 14 |
| 包装高度 | 5.08(Max) - 0.51(Min) |
| 阶段数 | 8 |
| 封装 | Tube |
| 最大工作电源电压 | 5.5 |
| 铅形状 | Through Hole |
| 功能 | Serial to Parallel |
| 安装类型 | Through Hole |
| 每个元件的位元数 | 8 |
| 逻辑类型 | Shift Register |
| 供应商设备封装 | 14-PDIP |
| 输出类型 | Standard |
| 电压 - 电源 | 4.5 V ~ 5.5 V |
| 元件数 | 1 |
| 封装/外壳 | 14-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 19.3 x 6.35 x 4.57mm |
| 身高 | 4.57mm |
| 长度 | 19.3mm |
| 最大工作电源电压 | 5.5 V |
| 最高工作温度 | +125 °C |
| 最低工作电源电压 | 4.5 V |
| 最低工作温度 | -55 °C |
| 包装类型 | PDIP |
| 复位类型 | Asynchronous |
| 触发类型 | Positive Edge |
| 宽度 | 6.35mm |
| 工厂包装数量 | 25 |
| 产品种类 | Counter Shift Registers |
| 输入行数 | 2 |
| 系列 | CD74HCT164 |
| 单位重量 | 0.032734 oz |
| 计数顺序 | Serial to Parallel |
| 安装风格 | Through Hole |
| 传播延迟时间 | 36 ns |
| RoHS | RoHS Compliant |
| 输出线路数量 | 8 |
| 封装/外壳 | PDIP-14 |
| 电源电压 - 最大 | 5.5 V |
| 电路数 | 1 |
| 技术 | CMOS |
| 逻辑功能 | Shift Register |
| 工作温度范围 | -55C to 125C |
| 类型 | Not Required |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 位数 | 8 |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 5 V |
| 工作电源电压（最小值） | 4.5 V |
| 工作电源电压（最大值） | 5.5 V |
| Status | ACTIVE |
| Temp (oC) | -55 to 125 |
| Package | Pins | PDIP (N) | 14 |
| Device Marking | View |
| Package QTY | Carrier | 25 | TUBE |
| Functional Diagram | |
| Technology Family | HCT |
| tpd @ Nom Voltage | 45 |
| VCC | 5.5 |
| 输入类型 | TTL |
| HiRel | |
| Package Group | PDIP SOIC |
| Reference Design | |
| No of Outputs | |
| 工作温度范围 | -55 to 125 |
| Datasheet | SCHS155C |
| F @ Nom Voltage | 25 |
| ICC @ Nom Voltage | 0.08 |
| TI Design | |
| Schmitt Trigger | No |
| Rating | Catalog |
| Output Drive (IOL/IOH) | 4/-4 |
| 3-State Output | No |
| 电压 | 5 |
| 复位类型 | 异步 |
| 逻辑系列 | HCT |
| 工作模式 | 串行至并行 |
| 逻辑功能 | 移位寄存器 |
| 最高工作温度 | +125 °C |
| 安装类型 | 通孔 |
| 引脚数目 | 14 |
| 高度 | 4.57mm |
| 元件数目 | 1 |
| 最低工作温度 | -55 °C |
| 最小工作电源电压 | 4.5 V |
| 方向类型 | 单向 |
| 宽度 | 6.35mm |
| 封装类型 | PDIP |
| 阶段数目 | 8 |
| 最大工作电源电压 | 5.5 V |
| 长度 | 19.3mm |
| 尺寸 | 19.3 x 6.35 x 4.57mm |
| 触发类型 | 上升沿 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
