texas instruments

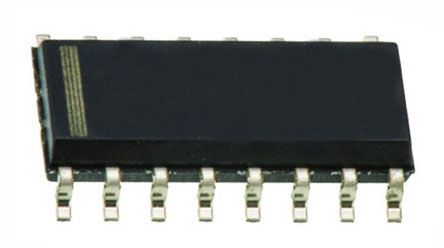

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 16SOIC |
| 每个芯片的输出端数量 | 6 |
| 输出类型 | 3-State |
| 输入信号类型 | Single-Ended |
| 逻辑功能 | Buffer/Driver |
| 逻辑系列 | CD4000 |
| 最大传播延迟时间@最大CL | 380@5V|180@10V|130@15V ns |
| 典型静态电流 | 0.04 uA |
| 极性 | Inverting |
| 标准包装 | Rail / Tube |
| 产品种类 | Buffers & Line Drivers |
| RoHS | RoHS Compliant |
| 输入行数 | 6 |
| 输出线路数量 | 6 |
| 电源电压 - 最大 | 18 V |
| 电源电压 - 最小 | 3 V |
| 最高工作温度 | + 125 C |
| 安装风格 | SMD/SMT |
| 封装/外壳 | SOIC-16 |
| 封装 | Tube |
| 高电平输出电流 | - 4.2 mA |
| 逻辑类型 | CMOS |
| 低电平输出电流 | 25.2 mA |
| 最大功率耗散 | 100 mW |
| 最低工作温度 | - 55 C |
| 每个芯片的通道数 | 5 |
| 传播延迟时间 | 380 ns at 5 V, 180 ns at 10 V, 130 ns at 15 V |
| 工厂包装数量 | 40 |
| 加工技术 | CMOS |
| 安装 | Surface Mount |
| Absolute Propagation Delay Time | 380 |
| Package Width | 4(Max) |
| PCB | 16 |
| 典型工作电源电压 | 3.3|5|9|12|15 |
| 欧盟RoHS指令 | Compliant |
| 最大静态电流 | 20 |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -55 |
| 供应商封装形式 | SOIC |
| 标准包装名称 | SOIC |
| 最高工作温度 | 125 |
| Maximum High Level Output Current | -4.2(Min) |
| 每个芯片的输入端数量 | 6 |
| Package Length | 10(Max) |
| 最低工作电源电压 | 3 |
| 引脚数 | 16 |
| Package Height | 1.5(Max) |
| Maximum Low Level Output Current | 25.2(Min) |
| 最大工作电源电压 | 18 |
| 铅形状 | Gull-wing |
| 输入数 | 1 |
| 安装类型 | Surface Mount |
| 输出 - 电流高，低 | 3.4mA, 20.4mA |
| 供应商设备封装 | 16-SOIC N |
| 电流 - 静态（最大） | 4µA |
| 工作温度 | -55°C ~ 125°C |
| 电压 - 电源 | 3 V ~ 18 V |
| 最大传递延迟@ V ，最大CL | 130ns @ 15V, 50pF |
| 逻辑电平 - 低1.5 V 〜 4 V | 1.5 V ~ 4 V |
| 电路数 | 6 |
| 逻辑电平 - 高 | 3.5 V ~ 11 V |
| 产品特点 | 3-State |
| 封装/外壳 | 16-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 单位重量 | 0.004998 oz |
| 系列 | CD4502B |
| Logic Device Type | :Buffer, Inverting |
| Supply Voltage Min | :3V |
| Supply Voltage Max | :18V |
| Logic Case Style | :SOIC |
| No. of Pins | :16 |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :125°C |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (20-Jun-2013) |
| Logic IC Base Number | :4502 |
| Logic IC Family | :CD4000 |
| Logic IC Function | :Hex Inverter / Buffer with 3-State Outputs |
| 工作温度范围 | :-55°C to +125°C |
| Supply Voltage Range | :3V to 18V |
| 端接类型 | :SMD |
| Weight (kg) | 0.000638 |
| Tariff No. | 85423990 |
| Status | ACTIVE |
| Temp (oC) | -55 to 125 |
| Package | Pins | SOIC (D) | 16 |
| Device Marking | View |
| Package QTY | Carrier | 40 | TUBE |
| Functional Diagram | |
| Technology Family | CD4000 |
| tpd @ Nom Voltage | 380 |
| 输入类型 | CMOS |
| Bits | 6 |
| HiRel | |
| Package Group | PDIP SO SOIC TSSOP |
| Reference Design | |
| VCC | 18 |
| Datasheet | SCHS067B |
| F @ Nom Voltage | 12 |
| ICC @ Nom Voltage | 0.03 |
| Schmitt Trigger | No |
| Rating | Catalog |
| Output Drive (IOL/IOH) | -1/6 |
| TI Design | |
| 电压 | 5 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
